Mangueira de Incêndio Tipo 1: uso residencial, pressão e medidas

Onde a mangueira de incêndio Tipo 1 é utilizada?

A mangueira Tipo 1 é destinada normalmente aos sistemas de hidrantes de edificações residenciais . Essa aplicação deve estar prevista no projeto de segurança contra incêndio e ser compatível com as características hidráulicas do imóvel.

Entre as ocupações residenciais que podem possuir sistemas com essa classificação, conforme o projeto específico, estão:

A mangueira Tipo 1 serve para comércio ou indústria?

A Tipo 1 não deve ser escolhida automaticamente para lojas, depósitos, galpões, fábricas, centros logísticos ou outras ocupações comerciais e industriais.

Esses ambientes podem exigir outro tipo de mangueira, com características adequadas à ocupação, ao risco e às condições de operação do sistema.

A seleção deve considerar:

• classificação da ocupação;
• tipo de risco existente;
• pressão e vazão disponíveis;
• diâmetro do sistema;
• área que precisa ser alcançada;
• projeto aprovado;
• exigências técnicas aplicáveis.

Como é construída a mangueira Tipo 1?

A mangueira de incêndio possui estrutura flexível desenvolvida para conduzir água pressurizada entre a válvula do hidrante e o esguicho.

De forma geral, sua construção reúne reforço têxtil e revestimento interno, responsáveis por características como:

• resistência aos esforços provocados pela pressão;
• flexibilidade para desenrolamento e operação;
• condução de água com vedação adequada;
• acondicionamento no abrigo de hidrante;
• integração com engates e esguichos compatíveis.

Os materiais, o revestimento interno, o acabamento, o peso e outros detalhes construtivos podem variar conforme o fabricante e o modelo.

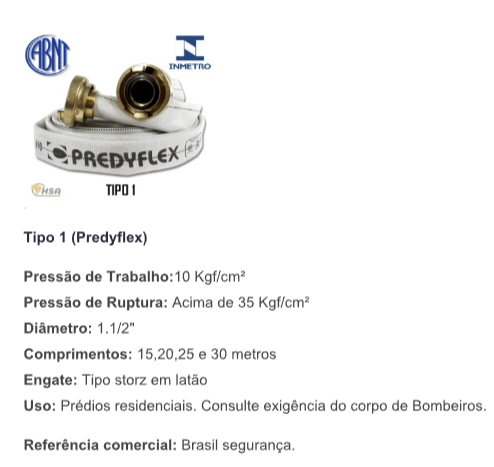

Especificações técnicas da mangueira Tipo 1

A tabela abaixo apresenta as referências gerais da classificação Tipo 1. Os dados do produto comprado devem ser confirmados na ficha técnica, nas marcações permanentes e na documentação do fabricante.

Em telas pequenas, deslize a tabela para o lado.

O que significam as pressões da mangueira?

Comprimentos disponíveis para a mangueira Tipo 1

Os comprimentos normalmente encontrados são 15, 20, 25 e 30 metros . A escolha deve seguir a metragem prevista no projeto, o alcance necessário e a capacidade do abrigo.

Por que não alterar a metragem por conta própria?

Uma mangueira mais curta pode reduzir o alcance previsto para atendimento da área. Um lance mais longo pode dificultar o acondicionamento, a retirada e o manuseio.

A alteração sem análise pode gerar:

• alcance insuficiente;
• excesso de mangueira dentro do abrigo;
• dobras inadequadas;
• dificuldade de retirada;
• maior esforço durante a operação;
• divergência em relação à configuração aprovada.

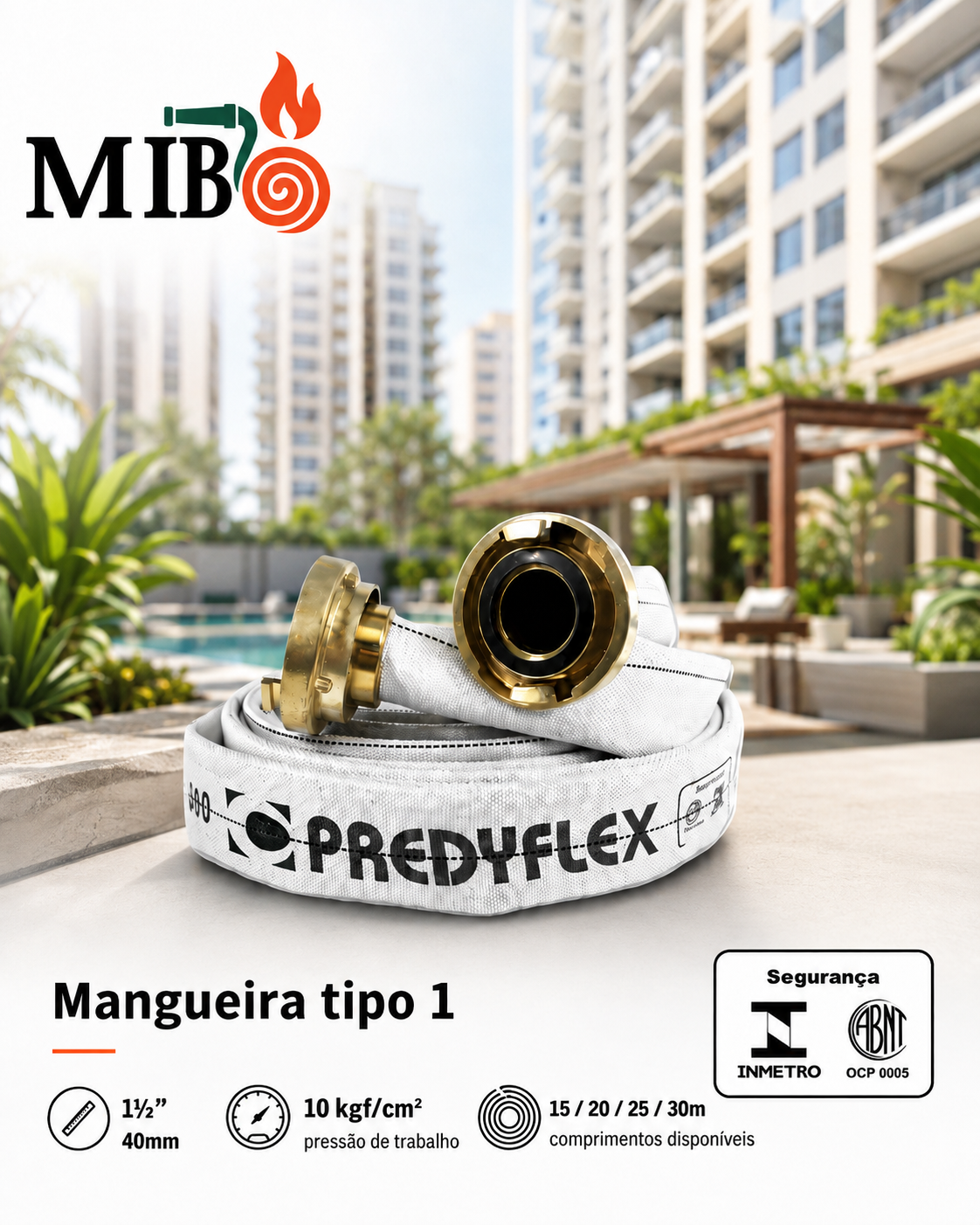

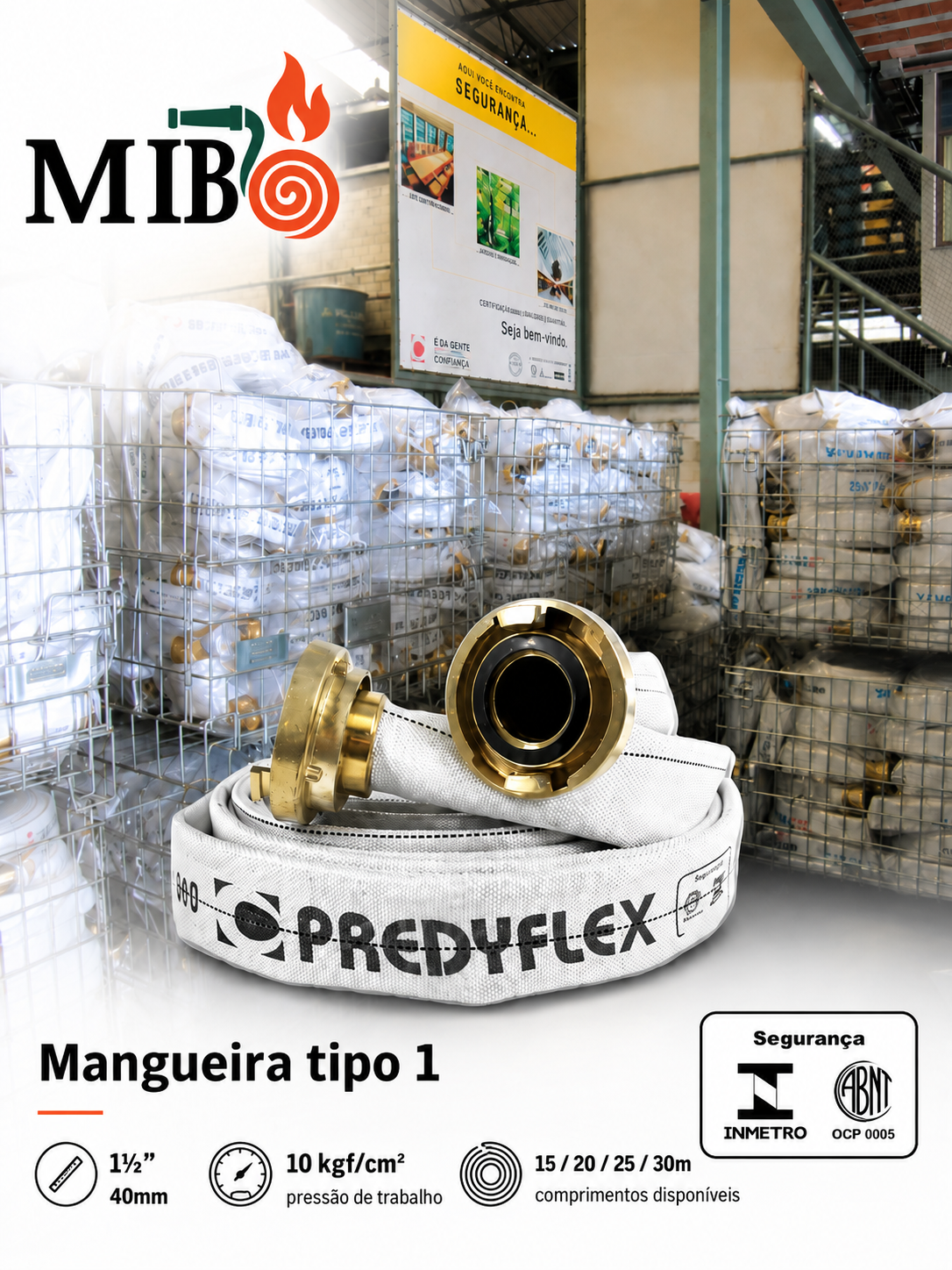

Identificação visual da mangueira Tipo 1

A imagem ajuda a reconhecer a apresentação do equipamento, mas a escolha correta depende das marcações, das medidas, das pressões e da documentação do modelo.

Como escolher a mangueira Tipo 1 correta?

A escolha deve começar pelas informações do projeto e pelas características do sistema de hidrante. Não compre somente pela cor, pela aparência, pelo preço ou pela descrição genérica “mangueira para hidrante”.

Antes de solicitar uma proposta, confira os pontos abaixo.

Passo a passo para conferir o modelo necessário

1. consulte o projeto ou a especificação do sistema de hidrante;
2. localize a indicação do tipo, do diâmetro e do comprimento;
3. compare os dados com as marcações permanentes da mangueira instalada;
4. confira a compatibilidade das conexões com a válvula e o esguicho;
5. verifique o espaço interno do abrigo de hidrante;
6. solicite ficha técnica e documentação do produto ofertado;
7. diante de qualquer divergência, consulte o responsável técnico antes de realizar a substituição.

Conexões e compatibilidade com o hidrante

A mangueira precisa funcionar em conjunto com a válvula, o esguicho, os engates, as vedações e as condições hidráulicas do sistema.

Em configurações usuais, são utilizados engates rápidos do tipo Storz. A aparência semelhante não garante, por si só, que duas conexões sejam compatíveis.

O que deve ser verificado?

• diâmetro nominal da conexão;
• padrão de acoplamento;
• dimensões dos engates;
• estado dos anéis de vedação;
• existência de trincas, amassados ou deformações;
• facilidade de acoplamento;
• compatibilidade com a válvula e com o esguicho;
• correspondência com o projeto do sistema.

Componentes que precisam ser compatíveis

A mangueira Tipo 1 é igual aos demais tipos?

Não. As mangueiras de incêndio possuem classificações diferentes porque as aplicações, as pressões e as condições de utilização também podem variar.

Mesmo quando duas mangueiras apresentam o mesmo diâmetro e o mesmo comprimento, elas podem pertencer a categorias diferentes.

Norma, identificação e documentação do produto

A ABNT NBR 11861 apresenta requisitos relacionados às mangueiras de incêndio. A referência à norma deve corresponder ao produto efetivamente fornecido.

As conexões de engate rápido também precisam corresponder às dimensões e aos requisitos aplicáveis ao sistema, incluindo a referência da ABNT NBR 14349 , quando pertinente.

Antes da compra, verifique:

• fabricante;
• marca comercial;
• modelo;
• classificação Tipo 1;
• diâmetro nominal;
• comprimento;
• pressões declaradas;
• ficha técnica;
• certificado correspondente, quando aplicável.

O que conferir no certificado apresentado?

Quando houver exigência ou apresentação de certificação, o documento precisa corresponder ao produto efetivamente oferecido.

Confira:

• nome da empresa certificada;
• fabricante;
• marca;
• modelo;
• tipo da mangueira;
• diâmetro contemplado;
• número do certificado;
• validade e situação do documento;
• organismo responsável;
• correspondência com as marcações do produto recebido.

Por que conferir as marcações permanentes?

As informações impressas no corpo da mangueira auxiliam na identificação, na rastreabilidade, no recebimento e nas verificações posteriores.

Checklist para o recebimento da mangueira

Compare o material entregue com a proposta, a nota fiscal e a especificação solicitada.

• confirme a classificação Tipo 1;
• confira o diâmetro de 1 1/2 polegada;
• verifique o comprimento de cada lance;
• leia as marcações permanentes;
• compare fabricante e modelo com a documentação;
• examine os engates e os anéis de vedação;
• observe a existência de cortes, manchas, deformações ou danos aparentes;
• confira a quantidade recebida;
• mantenha os documentos arquivados.

Cuidados com a mangueira de incêndio Tipo 1

A conservação adequada contribui para manter as condições de utilização e facilita a identificação de possíveis danos.

A mangueira deve permanecer protegida contra umidade, contaminação, abrasão, impactos e armazenamento inadequado.

Boas práticas de armazenamento

• mantenha o abrigo limpo, seco e livre de objetos estranhos;
• evite contato com óleo, combustível, solventes e produtos químicos;
• proteja o equipamento contra superfícies cortantes e pontos de abrasão;
• não coloque materiais pesados sobre a mangueira;
• evite dobras muito acentuadas e compressão inadequada;
• mantenha os engates protegidos contra impactos;
• preserve as marcações permanentes legíveis;
• deixe o acesso ao abrigo livre e desobstruído.

O que observar na verificação visual?

A observação visual pode revelar sinais aparentes que exigem avaliação especializada. Ela não substitui a inspeção, a manutenção ou o ensaio realizado conforme os procedimentos aplicáveis.

Inspeção, manutenção e ensaio da mangueira

Os procedimentos técnicos devem seguir as normas aplicáveis, as instruções do fabricante e os critérios adotados para o sistema de hidrante.

A ABNT NBR 12779 apresenta requisitos relacionados à inspeção, à manutenção e aos cuidados com mangueiras de incêndio.

A execução, a frequência, os registros e a decisão sobre continuidade de uso devem ser conduzidos por empresa ou profissional capacitado.

O que fazer depois da utilização?

Após o uso, a mangueira precisa passar por verificação adequada antes de retornar à condição normal de disponibilidade.

1. encaminhe o equipamento para avaliação por pessoal capacitado;
2. faça a limpeza conforme o tipo de sujeira e as orientações aplicáveis;
3. permita a secagem completa em local adequado;
4. verifique o tecido, os engates e as vedações;
5. registre a utilização quando houver controle de manutenção;
6. somente recoloque a mangueira no abrigo após a avaliação necessária.

Erros comuns na compra e na substituição

Quando a substituição deve ser avaliada?

A substituição pode ser necessária quando o equipamento não atende mais às condições técnicas, apresenta danos ou está diferente da especificação do sistema.

• reprovação em inspeção ou ensaio aplicável;
• cortes, perfurações ou desgaste acentuado;
• vazamentos;
• deformações permanentes;
• engates danificados;
• contaminação que comprometa o equipamento;
• perda das informações necessárias para identificação;
• divergência de tipo, diâmetro ou comprimento;
• incompatibilidade com o projeto aprovado.

Guias sobre mangueiras de incêndio no Blog da MIB

Consulte conteúdos complementares para identificar o diâmetro, entender as classificações, conhecer os cuidados necessários e conferir informações técnicas sobre mangueiras de incêndio.

Os conteúdos possuem caráter informativo. A instalação, a manutenção e qualquer alteração no sistema devem respeitar o projeto aprovado, as normas aplicáveis e a orientação técnica responsável.

O que informar para solicitar um orçamento?

Para uma análise comercial mais objetiva, reúna as principais informações do produto necessário.

Fontes e critérios utilizados neste conteúdo

Este conteúdo foi organizado para apresentar informações de forma clara, separar aplicação, medidas, pressões e cuidados e evitar a indicação de um produto como solução universal.

As principais referências citadas ao longo da página incluem:

• ABNT NBR 11861: referência para requisitos de mangueiras de incêndio.
• ABNT NBR 12779: referência para inspeção, manutenção e cuidados com mangueiras de incêndio.
• ABNT NBR 14349: referência relacionada às conexões de engate rápido utilizadas em equipamentos de combate a incêndio.
• ficha técnica, marcações permanentes e documentação do fabricante do produto efetivamente oferecido.

Consulte também as fontes oficiais

• Associação Brasileira de Normas Técnicas — ABNT
• Instituto Nacional de Metrologia, Qualidade e Tecnologia — Inmetro
• Corpo de Bombeiros da Polícia Militar do Estado de São Paulo

Consulte também o projeto aprovado do imóvel, a documentação do fabricante e as exigências aplicáveis à localidade da instalação.

Transparência MIB

A MIB — Mangueiras de Incêndio Brasil comercializa equipamentos novos e fornece orientação comercial sobre os produtos disponíveis.

A MIB não realiza:

• manutenção de mangueiras;
• inspeção técnica;
• ensaio hidrostático;
• instalação de equipamentos;
• vistoria de sistemas;
• elaboração ou alteração de projetos;
• emissão de laudo do sistema instalado.

A confirmação da aplicação correta deve considerar o projeto aprovado, as exigências locais, a documentação do produto e a avaliação do responsável técnico.

Conclusão sobre a mangueira de incêndio Tipo 1

A mangueira Tipo 1 é utilizada normalmente em sistemas de hidrantes de edificações residenciais. Sua especificação inclui diâmetro nominal de 1 1/2 polegada e pressões próprias da classificação.

Antes da compra, confirme:

• aplicação prevista;
• classificação Tipo 1;
• diâmetro nominal;
• comprimento do lance;
• pressões declaradas;
• compatibilidade das conexões;
• identificação do fabricante;
• documentação correspondente.
