Válvulas Globo para Sistemas de Incêndio – Hidrantes, Linhas Verticais e Recalques
As válvulas globo fabricadas exclusivamente em latão são as únicas válvulas tecnicamente aceitas e permitidas em sistemas de combate a incêndio no Brasil...
Por isso, a válvula globo em latão é o padrão obrigatório em qualquer sistema de hidrantes corretamente projetado.
| Item | Código | Unid | Imagem | Descrição do Material |
|---|---|---|---|---|
| 01 | BS 22 |
|
Válvula globo 2 1/2 45º 155 libras PN10... |
|
| 02 | BS 127 45º BS 015 90º |
BS |
|
Válvula globo 2 1/2 45º ou 90º 210 libras... |
| 03 | BS 131 45º 11X5 BS 134 45º 8X7,5 BS 135 90º 11X5 BS 138 90º 8X7,5 |
BS |
|
Válvula globo 2 1/2 45º ou 90º 300 libras... |
| 04 | BS 139 45º 11x5 BS 142 45º 8X7,5 BS 147 90º 11X5 BS 150 90º 8X7,5 |
BS |
|
Válvula globo 2 1/2 45º ou 90º 300 libras tipo crane... |
| 05 | BS 600 FLANGE 3" BS 601 FLANGE 4" |
BS |
|
Canhão monitor fixo de 2 1/2 x rosca... |

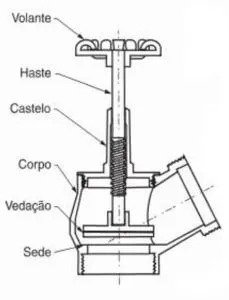

Aspecto Construtivo Básico de uma Válvula Globo
As válvulas globo para hidrantes possuem um conjunto construtivo robusto e padronizado para garantir segurança, estanqueidade e alta durabilidade em aplicações prediais e industriais. Seus principais elementos são:
- Volante em alumínio – disponível nas versões vazado ou reforçado, com diâmetro entre 90 mm e 117 mm, oferecendo excelente ergonomia e torque ideal para manobra.
- Haste em latão – componente crítico para resistência mecânica e à corrosão, garantindo operação precisa mesmo sob pressões elevadas.
- Castelo (bonnet) em latão – estrutura responsável por proteger o mecanismo interno e assegurar estanqueidade entre corpo e tampa.
- Corpo em latão – fundido com alta precisão, projetado para suportar pressões PN10, PN16 ou PN20 conforme o modelo da instalação.
- Vedação em borracha nitrílica (NBR) – garante fechamento hermético, com alta resistência ao desgaste, atrito e ação da água tratada.
- Contra-sede – superfície interna complementar que trabalha em conjunto com a vedação, assegurando fechamento perfeito e confiável.
Essa construção torna a válvula globo o componente mais seguro e eficiente para sistemas de hidrantes, atendendo plenamente às normas brasileiras e às exigências práticas de operação.
Termos Técnicos Relacionados às Válvulas Globo
Para facilitar a compreensão do usuário e ao mesmo tempo melhorar a relevância técnica deste conteúdo nos mecanismos de busca, é importante reconhecer que as válvulas globo utilizadas em sistemas de hidrantes também podem ser referenciadas por outros termos empregados no setor de proteção contra incêndios e instalações hidráulicas prediais e industriais.
Em muitos projetos de incêndio, dependendo da norma aplicada, da planta hidráulica ou da forma como o instalador interpreta o componente, a mesma válvula pode ser identificada como:
- registro de hidrante – usado em plantas antigas e memoriais descritivos.
- registro angular – termo aplicado especialmente quando o equipamento está instalado em 45° ou 90°.
- dispositivo de controle de fluxo – nomenclatura técnica para função hidráulica.
- unidade de bloqueio hidráulico – usada em projetos industriais.
- componente de manobra – termo genérico para peças que controlam o fluxo de água.
- válvula de linha – presente em diagramas técnicos de colunas verticais.
- peça de comando hidráulico – classificação que aparece em compatibilização de projetos.
Esses termos não substituem a terminologia oficial da ABNT, mas ajudam na indexação orgânica e ampliam a compreensão dos usuários — contribuindo para um SEO mais completo e eficaz, sem alterar o conteúdo principal.
Válvulas Globo 45º – Indicadas para Caixas Internas de Hidrante
A válvula globo 45º é o modelo nacionalmente mais utilizado em caixas internas de hidrante. Sua geometria inclinada proporciona uma operação hidráulica superior ao reduzir a perda de carga, além de facilitar o engate Storz durante emergências.
Por que a válvula 45º é tão usada em hidrantes internos?
- A válvula 45º reduz turbulência do fluxo de água
- Facilita o acoplamento rápido da mangueira
- Melhora a ergonomia operacional para bombeiros e brigadistas
- Atende plenamente a NBR 13714 para hidrantes de parede
- Se adapta melhor a nichos internos e gabinetes com profundidade reduzida
É a válvula padrão para hidrantes instalados em áreas internas de edifícios, com operação rápida e segura.
Válvulas Globo 90º – Para Recalques Externos e Linhas Verticais de Hidrantes
A válvula globo 90º, com saída perpendicular, é essencial em diversas aplicações de combate a incêndio. Seu formato permite alinhamento perfeito com o engate Storz de 2½”, tornando-a extremamente eficiente em operações externas e internas.
A válvula 90º é amplamente utilizada em:
- Pontos de recalque instalados na fachada
- Caixas externas de hidrante
- Abrigos com pouco espaço frontal
- Tubulações onde a saída lateral evita curvas adicionais
- Linhas verticais de hidrantes (colunas), conforme a NBR 12962
- Sistemas comerciais, industriais e corporativos
Por que a válvula 90º é usada em linhas verticais de hidrantes?
- Geometria ideal para nichos estreitos: facilita a operação sem exigir curvas extras.
- Melhor desempenho hidráulico: reduz perda de carga e mantém fluxo contínuo.
- Acesso rápido e seguro: operação intuitiva durante emergências.
A válvula globo 90º combina segurança, alinhamento perfeito e excelente desempenho hidráulico, sendo indispensável em instalações modernas.
Válvulas Globo Monobloco – Aplicações em Áreas Residenciais
As válvulas globo monobloco, fabricadas em peça única, são amplamente utilizadas em projetos residenciais e condomínios. Esse tipo de válvula reduz pontos potenciais de vazamento, oferece maior confiabilidade e facilita a instalação em locais onde o espaço é limitado.
- Instalação simplificada
- Menor risco de vazamentos
- Ideal para shafts compactos
- Excelente desempenho em hidrantes de pequeno porte
- Durabilidade superior e manutenção reduzida
Pressões Disponíveis – PN10, PN16 e PN20
As válvulas globo para incêndio são fabricadas nas pressões:
- PN10 – Baixa e média pressão – usada em edificações pequenas
- PN16 – Padrão nacional – para hidrantes internos conforme NBR 13714
- PN20 – Alta pressão – indicada para prédios altos e linhas verticais
Roscas Técnicas – 11x5 e 8x7,5
O padrão de roscas das válvulas segue a ABNT e garante compatibilidade entre conexões, engates e sistemas de hidrantes.
- 11 x 5 – usada em válvulas de 2½”, hidrantes e recalques
- 8 x 7,5 – padrão nacional para colunas de hidrante conforme NBR 12962
Válvulas Globo Grooved – 73 mm e 76 mm
Além das versões tradicionais com rosca, existem as válvulas globo ranhuradas (grooved), nos padrões 73 mm e 76 mm, permitindo instalação através de acoplamentos mecânicos.
- Instalação muito mais rápida
- Menos pontos de vazamento
- Maior flexibilidade para retrofit
- Compatibilidade com tubulação galvanizada
- Ideal para prédios novos e reformas de colunas verticais
Por Que a Escolha Correta da Válvula Importa? (Caso Real + Normas)
Para entender a importância de escolher a válvula globo correta — seja 45º, 90º, roscada ou grooved — vale citar um exemplo real:
“Em um condomínio na zona sul de São Paulo, a vistoria anual do Corpo de Bombeiros foi reprovada porque a coluna de hidrantes utilizava válvulas fora do padrão e sem compatibilidade com as conexões Storz. Mesmo sendo novas, foram reprovadas por não estarem de acordo com o projeto de incêndio e as normas ABNT aplicáveis.”
Esse tipo de situação é mais comum do que parece — e reforça um ponto fundamental:
⚠️ Em segurança contra incêndio, não existe achismo.
Toda instalação deve seguir o projeto de incêndio aprovado junto ao Corpo de Bombeiros, garantindo conformidade com as normas aplicáveis, como:
- ABNT NBR 13714 – Sistemas de hidrantes e mangotinhos
- ABNT NBR 12962 – Redes de hidrantes prediais e industriais
- Instruções Técnicas (IT) do Corpo de Bombeiros do seu estado
A válvula utilizada — seja monobloco, 45°, 90°, roscada ou grooved — precisa estar prevista no projeto e compatível com toda a linha de fornecimento: mangueiras, engates, colunas, recalques e abrigos.
Seguir as normas e o projeto evita reprovações, garante segurança real e preserva vidas e patrimônios.
Conclusão
As válvulas globo são elementos indispensáveis no combate a incêndio, garantindo operação segura e eficiente em hidrantes internos, linhas verticais, recalques externos e praticamente qualquer sistema hidráulico de incêndio. Seja no formato 45º, 90º, monobloco, roscada ou grooved, a válvula correta aumenta a segurança, reduz riscos e assegura total conformidade com as normas brasileiras.
