A conexão ranhurada grooved rígida DN65 Ø73 mm é um sistema de união mecânica utilizado para interligar tubos ranhurados em redes hidráulicas pressurizadas, hidrantes e sistemas de combate a incêndio. Seu funcionamento combina travamento estrutural na ranhura do tubo com vedação por anel elastomérico, garantindo estanqueidade, alinhamento e instalação rápida.
Resumo rápido (o que você precisa saber)
- DN65 Ø73 mm corresponde ao padrão mais comum em redes de hidrantes
- Vedação ocorre pelo anel, não pelo metal
- Rígido = não permite movimentação da tubulação
- Erro de compatibilidade é uma das maiores causas de vazamento
- Uso em incêndio deve seguir projeto aprovado
Toque para ir direto ao assunto:
A MIB – Mangueiras de Incêndio Brasil atua no fornecimento técnico de conexões ranhuradas para redes hidráulicas, hidrantes e sistemas industriais, atendendo desde pequenas manutenções até grandes obras com orientação especializada para evitar incompatibilidades e retrabalho.

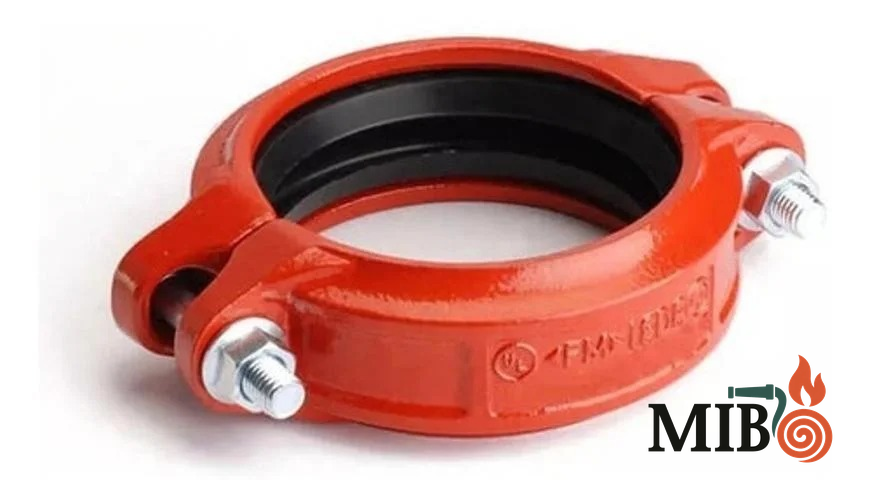

O que é a conexão ranhurada grooved rígida DN65 Ø73 mm
A conexão ranhurada grooved rígida DN65 Ø73 mm é um componente essencial em sistemas hidráulicos modernos que utilizam tubulação com extremidades ranhuradas.
Diferente de métodos tradicionais como solda ou rosca, esse sistema utiliza uma união mecânica composta por acoplamento, anel de vedação e parafusos, permitindo instalação mais rápida, padronizada e com menor interferência na obra.
Seu principal diferencial está no fato de manter a tubulação estruturalmente alinhada, sem permitir movimentação angular — característica fundamental em redes onde estabilidade é crítica.
Como funciona a conexão ranhurada grooved rígida DN65 Ø73 mm
A conexão ranhurada grooved rígida funciona através do travamento mecânico sobre a ranhura do tubo, combinado com um anel elastomérico que realiza a vedação hidráulica. O conjunto cria uma união estrutural fixa, resistente à pressão e com distribuição uniforme de carga.
O sistema ranhurado é composto por três elementos principais que trabalham em conjunto para garantir segurança e eficiência:
- Ranhura do tubo: cria o ponto de ancoragem mecânica
- Anel de vedação (gaxeta): responsável pela estanqueidade
- Corpo do acoplamento: realiza a fixação estrutural com parafusos
Diferente de conexões roscadas ou soldadas, o sistema grooved não depende de atrito ou fusão do material. O travamento ocorre diretamente na ranhura, distribuindo o esforço ao redor de toda a circunferência do tubo.
Como ocorre a vedação sob pressão (ponto crítico)
Um dos maiores diferenciais da conexão ranhurada está no seu sistema de vedação.
A vedação não ocorre pelo metal, mas sim pelo anel elastomérico.
- a pressão interna empurra o anel contra o tubo
- isso aumenta automaticamente a eficiência da vedação
- quanto maior a pressão (dentro do limite), melhor o selamento
Esse comportamento é conhecido como vedação assistida por pressão, sendo um dos motivos pelos quais o sistema grooved é amplamente utilizado em redes pressurizadas.
Distribuição de carga e resistência mecânica
A conexão ranhurada rígida atua como uma união estrutural, transferindo esforços diretamente entre os tubos.
- mantém alinhamento da tubulação
- não permite movimentação angular
- suporta esforços longitudinais e radiais
Por esse motivo, ela é indicada para trechos onde:
- não há vibração significativa
- não ocorre dilatação térmica relevante
- a rede precisa permanecer estável
Caso exista movimentação estrutural, o correto é utilizar conexão flexível.
Por que o sistema ranhurado substituiu solda e rosca em obras modernas
A tecnologia grooved se tornou padrão em grandes obras por resolver problemas reais de instalação e manutenção.
- reduz tempo de instalação
- elimina necessidade de solda
- facilita manutenção futura
- permite expansão da rede
Esse avanço explica o crescimento das buscas por termos como:
- conexão ranhurada industrial
- acoplamento grooved DN65
- sistema ranhurado para hidrante
Onde a conexão ranhurada grooved DN65 Ø73 mm é realmente utilizada
A conexão ranhurada grooved DN65 Ø73 mm é utilizada principalmente em redes de hidrantes, sistemas hidráulicos industriais, instalações prediais e tubulações pressurizadas que exigem rapidez de instalação, padronização e confiabilidade operacional.
Esse tipo de conexão aparece com frequência em sistemas onde o tempo de montagem, a facilidade de manutenção e a segurança são fatores críticos.
- redes de hidrantes prediais
- sistemas de combate a incêndio
- tubulações industriais pressurizadas
- galpões logísticos e centros de distribuição
- infraestrutura hidráulica de grandes edifícios
Em projetos modernos, o sistema ranhurado substitui soluções tradicionais justamente pela sua eficiência e previsibilidade.
Aplicação em sistemas de incêndio (ponto crítico)
A utilização em redes de incêndio exige atenção especial.
Isso envolve:
- pressão da rede
- tipo de tubulação
- layout hidráulico
- normas técnicas aplicáveis
Ignorar esse ponto pode gerar reprovação na vistoria e necessidade de retrabalho.
Erros críticos na escolha da conexão ranhurada DN65 (e como evitar)
Os principais erros na escolha da conexão ranhurada envolvem incompatibilidade de diâmetro, padrão de ranhura incorreto e escolha do tipo errado (rígido ou flexível).
A maioria dos problemas em obra não está no tubo — está na conexão.
Veja os erros mais comuns:
- considerar apenas a polegada (2 1/2") e ignorar o diâmetro externo real
- não validar o padrão da ranhura
- misturar sistemas de fabricantes diferentes sem compatibilidade
- utilizar conexão rígida em locais com vibração
- não considerar pressão real da rede
Esses erros podem gerar:
- vazamentos ocultos
- falha em testes hidráulicos
- reprovação em vistoria técnica
- atraso na obra
- custos elevados de correção
Checklist técnico para evitar erro na compra
- medir o diâmetro externo real do tubo
- confirmar padrão da ranhura (grooved)
- validar pressão de operação
- identificar se precisa rígido ou flexível
- verificar compatibilidade geral do sistema
✔ Esse checklist simples evita praticamente todos os erros de aplicação.
Dimensões e compatibilidade da conexão ranhurada grooved DN65 Ø73 mm
A compatibilidade da conexão ranhurada DN65 Ø73 mm depende do diâmetro externo real do tubo e do padrão da ranhura. A indicação 2 1/2 polegadas não garante encaixe correto.
Esse é um dos pontos mais críticos em campo. Muitos erros acontecem porque o profissional considera apenas a polegada nominal e não mede o tubo.
⬅️ Deslize a tabela para o lado →
| DN | Polegada | Ø Externo (mm) | Tipo de Tubo | Compatibilidade | Observação Técnica |
|---|---|---|---|---|---|
| 65 | 2 1/2" | 73 mm | Aço carbono padrão | Compatível direto | Padrão mais comum em redes de incêndio |
| 65 | 2 1/2" | 76 mm | Aço / galvanizado | Compatível específico | ⚠️ Diferença crítica de encaixe |
| 65 | 2 1/2" | Variável | Outros padrões | Depende | ⚠️ Exige validação técnica |
⚠ Erro comum: considerar apenas "2 1/2". Na prática, o acoplamento trabalha com o diâmetro externo real do tubo.
Diferenças milimétricas podem gerar:
- não encaixe da conexão
- vazamento sob pressão
- falha em teste hidráulico
Por que o diâmetro externo é mais importante que a polegada
No mercado, é comum utilizar polegada como referência, mas tecnicamente o que importa é o diâmetro externo real.
- dois tubos 2 1/2" podem ter medidas diferentes
- o acoplamento não se adapta automaticamente
- o erro só aparece na montagem
Pressão, temperatura e limites operacionais
A conexão ranhurada DN65 Ø73 mm trabalha dentro de limites definidos.
- Pressão: até 20 bar (300 psi)
- Temperatura: 0°C até 80°C
- Aplicação: água e sistemas hidráulicos
Esses valores podem variar conforme fabricante e vedação utilizada.

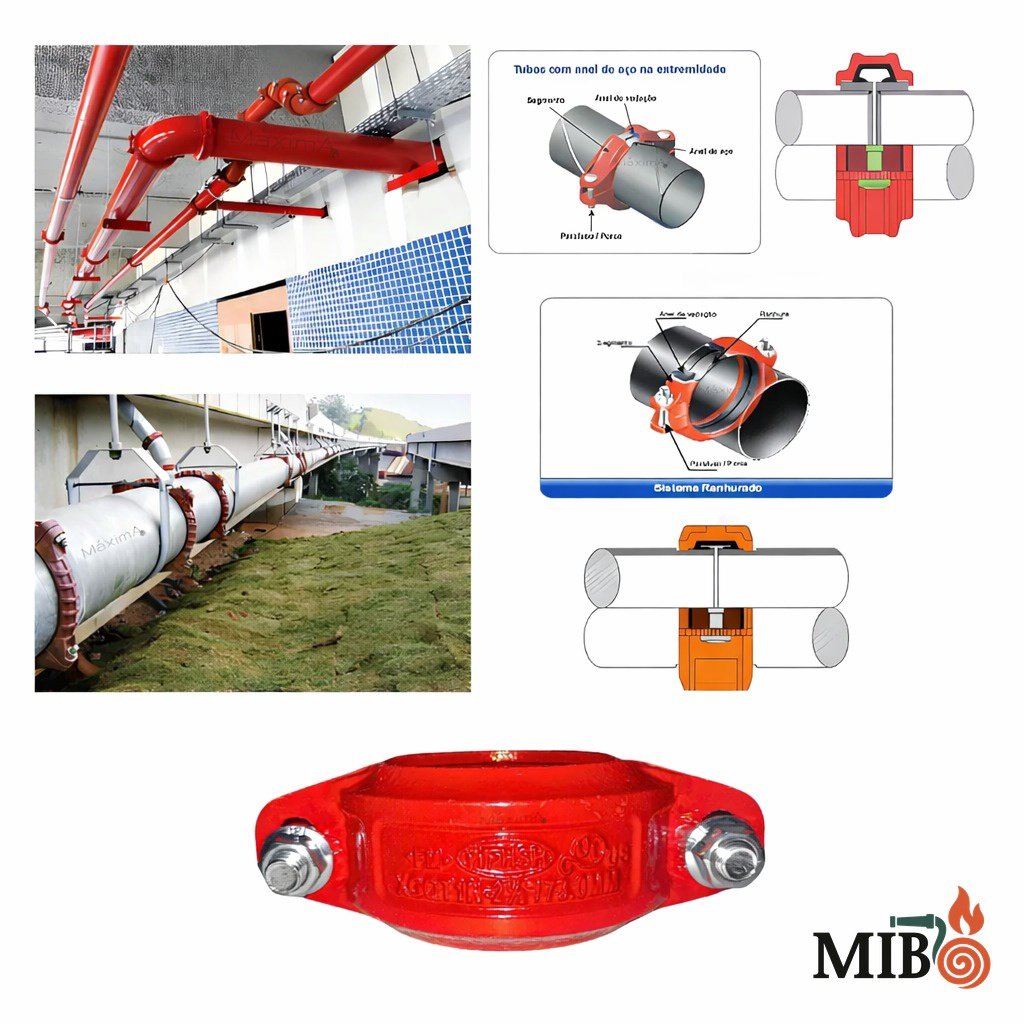

Instalação correta da conexão ranhurada grooved DN65 Ø73 mm
A instalação correta da conexão ranhurada DN65 Ø73 mm exige verificação do diâmetro externo, padrão da ranhura, posicionamento adequado do anel de vedação e aperto uniforme dos parafusos, garantindo vedação e alinhamento estrutural da rede.
Apesar de ser um sistema mais simples que solda ou rosca, a conexão ranhurada exige precisão na montagem. Pequenos erros podem comprometer todo o sistema.
Passo a passo técnico de instalação
- medir o diâmetro externo real do tubo
- verificar padrão e qualidade da ranhura
- limpar as extremidades do tubo
- posicionar corretamente o anel de vedação
- encaixar as duas metades do acoplamento
- realizar aperto cruzado e uniforme dos parafusos
- executar teste hidráulico após montagem
Esse processo garante que a vedação ocorra de forma eficiente e que a estrutura da tubulação permaneça estável durante a operação.
Erros comuns na instalação (evite isso)
- não limpar a ranhura antes da montagem
- instalar com anel danificado ou ressecado
- apertar apenas um lado do acoplamento
- utilizar parafuso inadequado
- misturar padrões de conexão
Esses erros geralmente não aparecem imediatamente, mas se manifestam quando o sistema entra em pressão.
Manutenção preventiva da conexão ranhurada
Mesmo sendo um sistema robusto, a manutenção preventiva é essencial, principalmente em redes de combate a incêndio.
- verificar aperto dos parafusos periodicamente
- inspecionar o estado do anel de vedação
- avaliar possíveis vibrações na tubulação
- verificar alinhamento da rede
- realizar inspeção visual geral
Essas práticas aumentam a vida útil do sistema e evitam falhas inesperadas.
Quando NÃO usar conexão ranhurada rígida
A conexão ranhurada rígida não deve ser utilizada em sistemas com vibração, dilatação térmica significativa ou movimentação estrutural da tubulação.
Nesses cenários, o correto é utilizar conexão flexível.
- ambientes com vibração constante
- linhas sujeitas à dilatação térmica
- estruturas com movimentação
Conexão ranhurada grooved DN65 Ø73 mm: escolha técnica que define o desempenho da rede
A conexão ranhurada grooved rígida DN65 Ø73 mm é uma solução eficiente, segura e amplamente utilizada em redes hidráulicas e sistemas de incêndio, desde que corretamente dimensionada, instalada e compatível com o projeto técnico da instalação.
Na prática, esse componente não é apenas uma conexão — ele influencia diretamente na segurança, vedação e confiabilidade de toda a rede hidráulica.
Quando escolhido corretamente, garante:
- vedação eficiente sob pressão
- durabilidade da instalação
- facilidade de manutenção
- redução de retrabalho em obra
Por outro lado, erros de escolha ou instalação podem gerar:
- vazamentos ocultos
- falhas em testes hidráulicos
- reprovação em vistoria
- custos elevados de correção
Perguntas frequentes (FAQ técnico avançado)
O DN65 Ø73 mm serve para qualquer tubo 2 1/2"?
Não. É necessário medir o diâmetro externo real do tubo e validar o padrão da ranhura.
Qual a diferença entre conexão rígida e flexível?
A rígida mantém alinhamento estrutural. A flexível permite movimentação e absorve vibração.
Posso usar em rede de incêndio?
Sim, desde que esteja previsto no projeto aprovado pelo Corpo de Bombeiros.
Qual o maior erro na instalação?
Acreditar que só apertar resolve. A vedação depende do conjunto completo.
Como evitar vazamentos?
Garantindo compatibilidade do tubo, posicionamento correto do anel e aperto uniforme.
Qual a pressão suportada?
Normalmente até 20 bar (300 psi), conforme especificação do fabricante.
Transparência técnica MIB
A MIB – Mangueiras de Incêndio Brasil atua no fornecimento técnico de equipamentos para redes hidráulicas e combate a incêndio, auxiliando na escolha correta dos componentes.
⚠️ Importante:
A definição completa da rede deve sempre seguir um projeto aprovado pelo Corpo de Bombeiros e as normas técnicas aplicáveis.
Nosso papel é orientar tecnicamente, mas não substituímos o projeto hidráulico da instalação.
