Canhão Monitor para Combate a Incêndio Fixo 3” e 4”
Monitor fixo flangeado para sistemas de hidrantes, indicado para áreas industriais, galpões, tanques, pátios, terminais e locais que exigem alta vazão, alcance e controle direcional no combate a incêndio.
A MIB orienta a compra conforme bitola, flange, pressão disponível, vazão necessária, bocal, aplicação prevista e compatibilidade com o projeto aprovado.

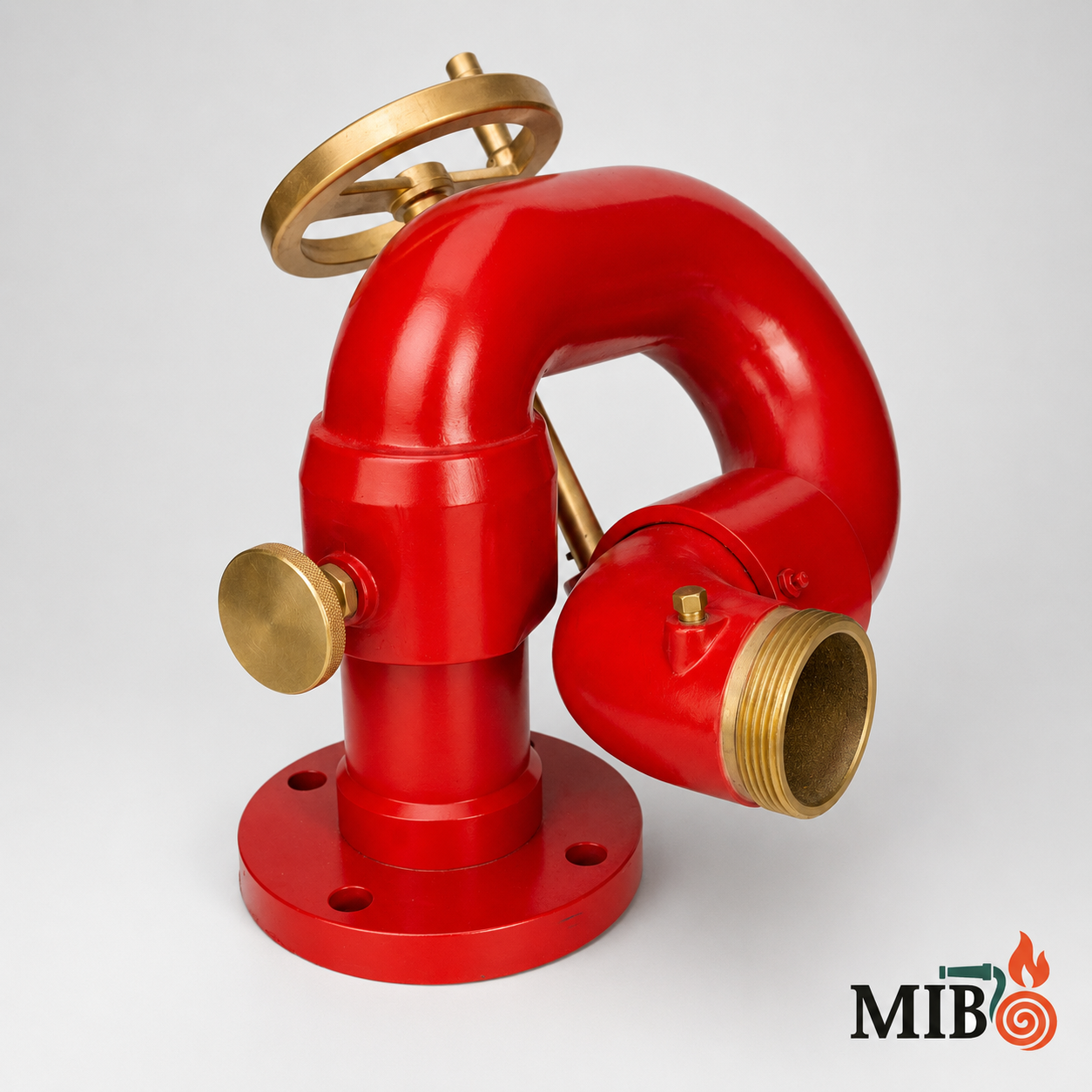

Canhão monitor flangeado para combate a incêndio
O canhão monitor para combate a incêndio é utilizado para aplicação de água ou espuma, quando previsto tecnicamente, em áreas que exigem grande alcance, alta vazão e operação direcionada do jato.
Antes de comprar, confirme modelo, código, bitola, flange, pressão de trabalho, vazão máxima, rosca externa, bocal, alcance desejado, material, peso, acabamento, aplicação e compatibilidade com o sistema de hidrantes.
Cotação técnica MIB: envie sua necessidade e confirme o modelo correto antes da compra.
Transparência MIB: a MIB atua no fornecimento e na orientação comercial pré-compra. A definição final do equipamento deve respeitar o projeto aprovado, o responsável técnico, a ficha do fabricante e as exigências do Corpo de Bombeiros.
🚒 Resposta direta sobre canhão monitor para combate a incêndio
O canhão monitor para combate a incêndio é um equipamento fixo de alta vazão usado em sistemas de hidrantes para lançar água ou espuma, quando prevista no projeto, com maior alcance e controle direcional do jato.
Ele é aplicado principalmente em áreas industriais, galpões, tanques, pátios, terminais, áreas logísticas, usinas, refinarias e locais onde o combate precisa ser feito com maior distância e volume de agente extintor.
A escolha correta depende de pressão disponível, vazão necessária, flange, bitola, bocal, rosca, material, base de instalação, aplicação real e projeto aprovado.
Importante: modelos parecidos podem ter desempenho diferente. Sempre confira código, flange, pressão, vazão, bocal e ficha técnica antes da compra.
📘 Toque para ir direto ao assunto
Navegue pelos principais pontos sobre o canhão monitor: especificações, modelos, aplicação, instalação, compatibilidade, manutenção e dúvidas frequentes.
🔍 Termos técnicos sobre canhão monitor de incêndio
Em projetos, orçamentos, manuais e especificações, o mesmo equipamento pode aparecer com nomes diferentes. Entender esses termos ajuda a solicitar a cotação correta e evita compra de produto incompatível.
- Canhão monitor para combate a incêndio: equipamento de alta vazão usado para lançar água ou espuma, conforme projeto e aplicação.
- Canhão monitor de incêndio: termo comercial usado para o mesmo tipo de equipamento.
- Monitor fixo: modelo instalado em base fixa, tubulação ou ponto preparado do sistema de hidrantes.
- Monitor flangeado: equipamento com conexão por flange, usado principalmente em instalações industriais.
- Monitor de alta vazão: modelo dimensionado para grandes volumes de água ou solução de espuma.
- Canhão de água: nome popular para equipamento que lança jato de água a distância.
- Monitor de espuma: configuração usada quando o sistema prevê aplicação de LGE e solução de espuma.
- Bocal do monitor: componente que influencia vazão, alcance, formato do jato e desempenho operacional.
- Flange ANSI Classe 150 FP: padrão de conexão usado para fixação do equipamento à tubulação ou base compatível.
- Rosca externa 7.1/2” NH: padrão de rosca informado para conexão de saída, conforme modelo e ficha técnica.
Leitura para Google e IA: os termos foram colocados de forma visível e natural, sem texto escondido, para melhorar a compreensão técnica da página.

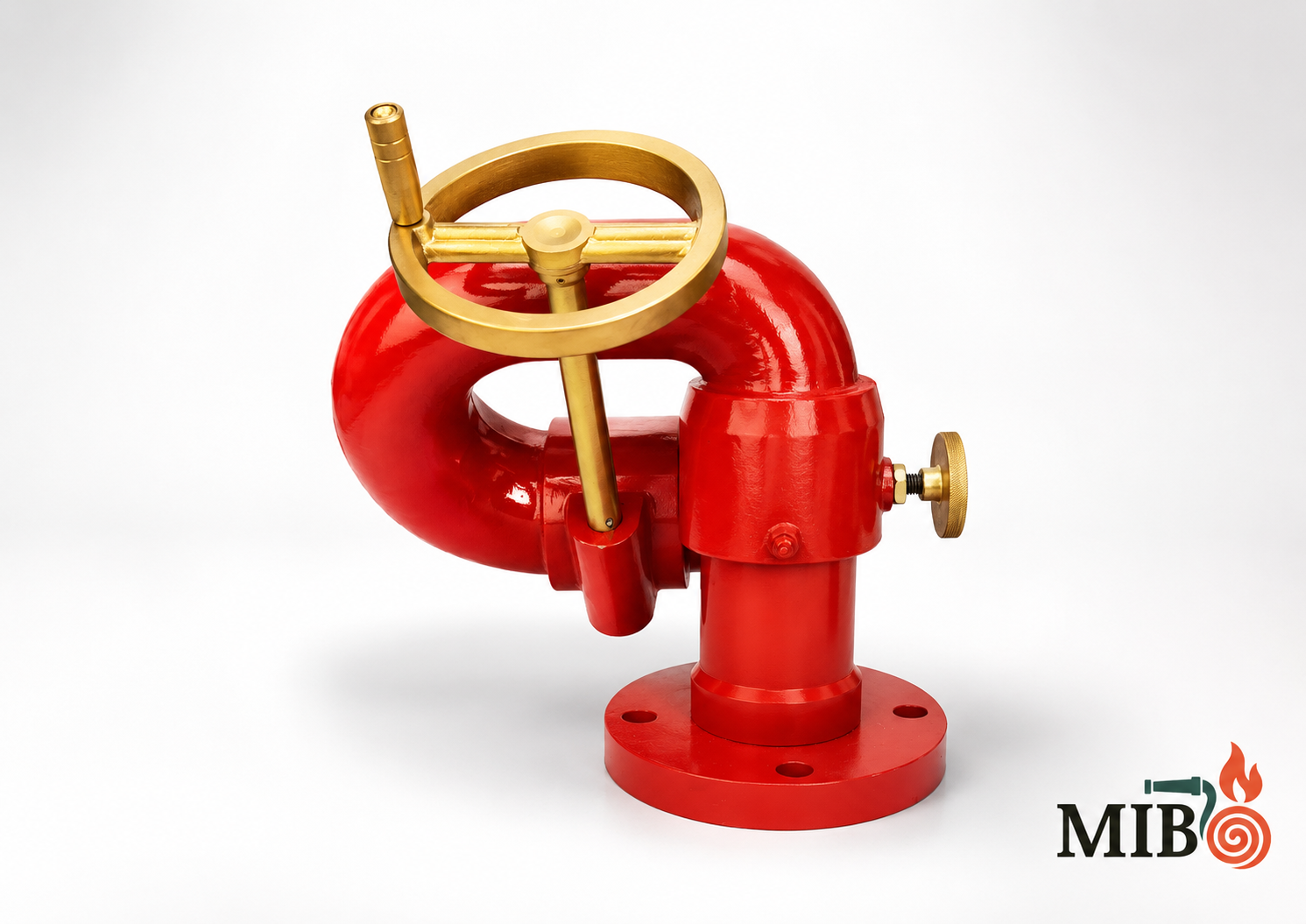

Detalhe do volante e corpo do canhão monitor
O volante e o corpo do canhão monitor auxiliam no direcionamento do jato, na operação do conjunto e na regulagem conforme o modelo instalado.
📊 Especificações técnicas do canhão monitor para combate a incêndio
Confira os principais dados técnicos dos modelos de canhão monitor fixo flangeado. As informações ajudam na identificação comercial e na conferência do modelo antes da compra.
A escolha correta deve considerar projeto aprovado, pressão disponível, vazão exigida, bocal, flange, base de instalação e aplicação do sistema.
Observação técnica: confirme sempre os dados finais na ficha técnica do fabricante, no projeto aprovado ou com o responsável técnico.
✅ Modelos disponíveis: código 600 e código 601
A linha de canhão monitor fixo flangeado possui modelos com bitolas diferentes para atender sistemas de hidrantes e projetos com necessidades específicas de vazão, pressão, instalação e aplicação.
Código 600 — Canhão monitor flangeado 3”
- Código: 600.
- Modelo: canhão monitor fixo flangeado 3” polegadas.
- Ø da flange: 3”.
- Pressão de trabalho: 5 a 14 kgf/cm².
- Pressão de teste: 21 kgf/cm².
- Rosca externa: 7.1/2” NH.
- Vazão máxima: 1250 GPM, equivalente a aproximadamente 4800 LPM.
- Material: bronze/latão.
- Peso aproximado: 23 kg.
- Acabamento: pintura vermelha.
Código 601 — Canhão monitor flangeado 4”
- Código: 601.
- Modelo: canhão monitor fixo flangeado 4” polegadas.
- Ø da flange: 4”.
- Pressão de trabalho: 5 a 14 kgf/cm².
- Pressão de teste: 21 kgf/cm².
- Rosca externa: 7.1/2” NH.
- Vazão máxima: 1250 GPM, equivalente a aproximadamente 4800 LPM.
- Material: bronze/latão.
- Peso aproximado: 24 kg.
- Acabamento: pintura vermelha.
Dados comuns de identificação
- Produto: canhão monitor fixo flangeado para combate a incêndio.
- Bitolas disponíveis: 3” e 4”.
- Tipo de instalação: fixa, em base, tubulação ou ponto preparado do sistema de hidrantes.
- Conexão de entrada: flange ANSI Classe 150 FP, conforme especificação do modelo.
- Movimento vertical: elevação até +85° e descida até -55°, conforme construção do equipamento.
- Rotação horizontal: 360°, permitindo direcionamento amplo do jato.
- NCM: 84243090.
- Aplicação geral: indústrias, galpões, pátios, tanques, áreas logísticas, terminais, usinas, refinarias e sistemas de hidrantes.
Atenção: os modelos 600 e 601 seguem o mesmo padrão técnico geral, mudando principalmente o código, a bitola da flange e o peso aproximado. Se houver divergência entre cadastro comercial, ficha técnica ou projeto, prevaleça a ficha técnica do fabricante e a validação do responsável técnico.
🏭 Onde o canhão monitor para combate a incêndio é indicado?
O canhão monitor para combate a incêndio é indicado para locais onde o sistema precisa lançar água ou espuma, quando prevista, com maior vazão, maior alcance e controle direcional do jato.
Em comparação com uma linha manual de mangueira, o monitor permite atuação mais robusta em áreas amplas, pontos de risco elevado e locais onde a distância de combate é importante para a segurança da operação.
Principais aplicações
- Indústrias: apoio em áreas produtivas, áreas externas, pátios e pontos de maior risco.
- Galpões e centros logísticos: proteção de áreas amplas, docas, armazenagem, circulação e pátios operacionais.
- Tanques e áreas com líquidos combustíveis: aplicação de água para resfriamento ou espuma quando prevista no projeto técnico.
- Terminais e pátios industriais: combate a distância, resfriamento de estruturas e apoio à brigada.
- Usinas e refinarias: suporte em áreas críticas, sistemas fixos e pontos que exigem maior vazão.
- Áreas de armazenamento: proteção de produtos, estruturas, equipamentos e áreas expostas.
- Brigadas e equipes de resposta: apoio operacional em ocorrências que exigem alcance e volume de água superiores.
Resumo: o canhão monitor é indicado quando o projeto exige alta vazão, alcance maior e operação direcionada em áreas de risco ou grande extensão.
🛒 Como escolher canhão monitor para combate a incêndio sem erro
A compra do canhão monitor fixo flangeado deve ser feita com atenção técnica. O modelo correto não é definido apenas pela foto, pelo preço ou pela bitola. É necessário conferir a necessidade real do sistema.
Antes de comprar, verifique os pontos abaixo.
1. Código e bitola do modelo
Confirme se o projeto ou a necessidade do sistema exige o código 600 com flange 3” ou o código 601 com flange 4”. A bitola deve ser compatível com a tubulação, a base de instalação e a estratégia de combate.
2. Pressão disponível no ponto
A pressão disponível precisa ser suficiente para o funcionamento do equipamento. No modelo código 601, a referência informada é 5 a 14 kgf/cm² de pressão de trabalho, conforme ficha técnica e condição de operação.
3. Vazão exigida pelo sistema
A vazão deve ser compatível com o risco protegido, a bomba de incêndio, a reserva de água, a tubulação e o objetivo do combate. Para o código 601, a vazão máxima informada é de 1250 GPM, aproximadamente 4800 LPM.
4. Bocal e padrão de jato
O bocal influencia diretamente a vazão, o alcance e o padrão do jato. A escolha deve considerar se o sistema utilizará água, espuma ou outra configuração prevista tecnicamente.
5. Flange, rosca e compatibilidade
Confira o padrão da flange, a furação, a vedação e a rosca externa. No código 601, a rosca externa informada é 7.1/2” NH. Diferenças de conexão podem impedir a instalação correta ou causar vazamentos.
6. Material, acabamento e ambiente de instalação
O material informado é bronze/latão, com pintura vermelha. Em áreas externas, industriais ou sujeitas a intempéries, o ambiente deve ser considerado na escolha, instalação e manutenção do equipamento.
Antes da cotação: envie fotos do ponto de instalação, bitola, flange, pressão disponível, vazão exigida, aplicação do sistema e qualquer informação do projeto. Isso reduz risco de compra errada.

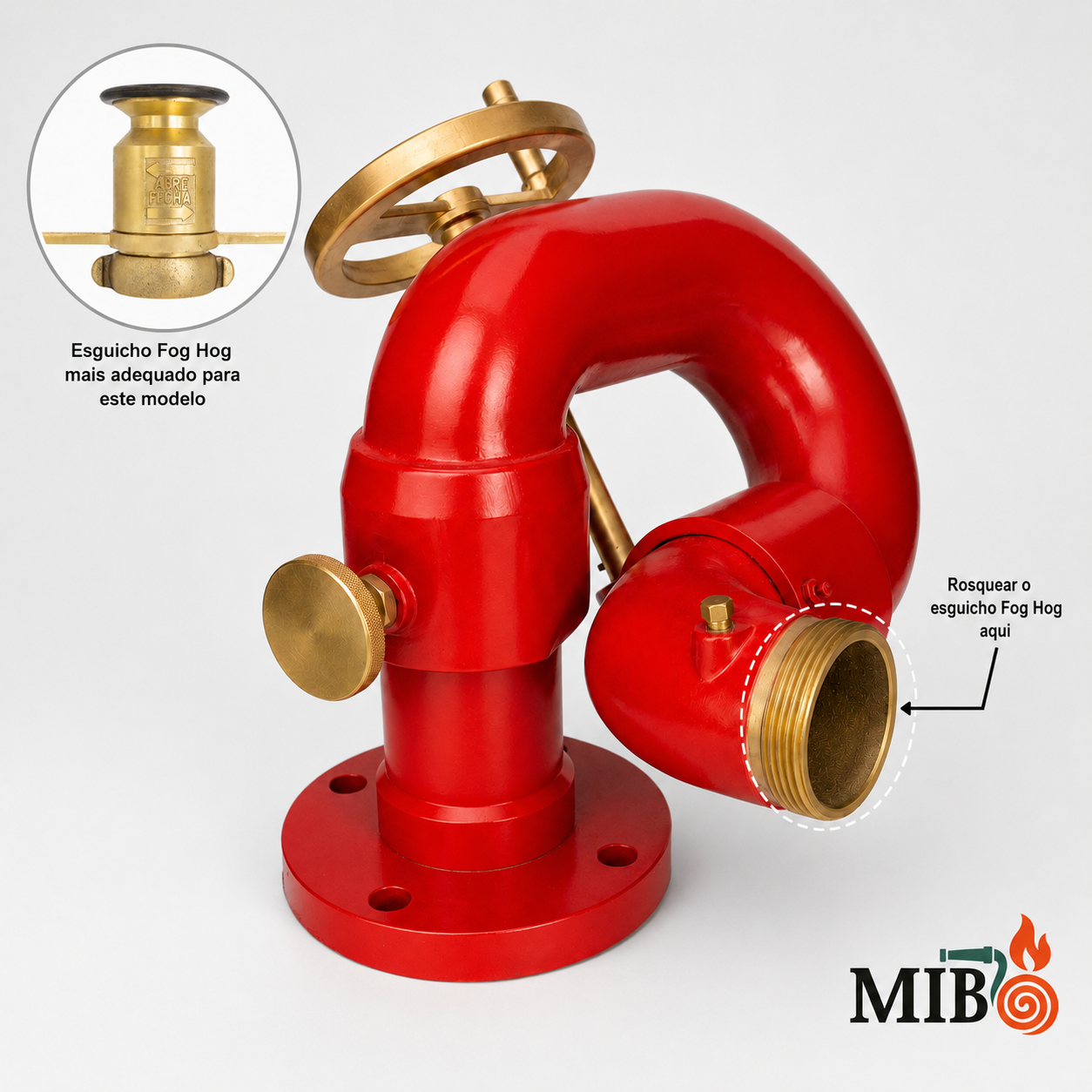

Esguicho Fog Hog — acessório indispensável para canhão monitor
O esguicho tipo Fog Hog é um acessório indicado para uso com água em conjunto com o canhão monitor, ajudando no controle do jato e na operação do sistema de combate a incêndio.
Esguicho tipo Fog Hog para uso com água: acessório eficiente em três posições, com rosca compatível para encaixe no ponto indicado do canhão monitor. A escolha deve considerar modelo, rosca, vazão, pressão de trabalho e especificação do fabricante.
Observação técnica: confirme sempre a compatibilidade da rosca, o tipo de aplicação e a pressão do sistema antes de utilizar o esguicho Fog Hog no canhão monitor.
🔩 Compatibilidade com sistema de hidrantes, flange, bocal e tubulação
O canhão monitor para combate a incêndio não deve ser analisado como peça isolada. Ele faz parte de um conjunto hidráulico formado por reserva de água, bomba de incêndio, tubulação, válvulas, flange, base de fixação, bocal e ponto de operação.
Quando algum desses itens está incompatível, o equipamento pode apresentar vazão insuficiente, baixo alcance, vazamento, dificuldade de instalação ou desempenho abaixo do esperado.
Pontos que precisam ser compatíveis
- Reserva técnica de incêndio: volume de água disponível para atender a operação prevista.
- Bomba de incêndio: capacidade de fornecer vazão e pressão adequadas ao canhão monitor.
- Tubulação: diâmetro, perda de carga, material e compatibilidade com o ponto de instalação.
- Flange: padrão, furação, classe, vedação e alinhamento com a base existente.
- Rosca externa: compatibilidade com o bocal ou componente de saída previsto.
- Bocal: peça que influencia diretamente vazão, alcance e padrão do jato.
- Base de fixação: estrutura capaz de suportar o peso do equipamento e os esforços durante a operação.
- Área de operação: espaço livre para giro, elevação, descida e direcionamento do jato.
Resumo técnico: o desempenho do canhão monitor depende do conjunto completo: bomba, tubulação, flange, pressão, vazão, bocal, base e aplicação real.
⚙️ Cuidados de instalação e operação do canhão monitor
A instalação do canhão monitor fixo flangeado deve respeitar o projeto aprovado, o ponto previsto no sistema, a base estrutural, a pressão disponível e a área de atuação. O equipamento precisa operar com segurança, sem obstrução e com movimentação livre.
Antes da instalação, confira
- se o modelo corresponde ao código e à bitola solicitada;
- se a flange do equipamento é compatível com a flange do sistema;
- se a base está rígida, nivelada e preparada para receber o monitor;
- se há vedação adequada para evitar vazamentos;
- se existe espaço livre para rotação de 360°;
- se a elevação e a descida do equipamento não encontram obstáculos;
- se o bocal é compatível com vazão, pressão e aplicação desejada;
- se o acesso ao operador é seguro e desobstruído;
- se o ponto está alinhado com o projeto de incêndio aprovado.
Durante a operação
A abertura do sistema deve ser feita de forma controlada. O operador deve direcionar o jato com atenção ao alcance, à pressão, à área atingida e à segurança das pessoas próximas. Em pressões elevadas, o esforço hidráulico pode ser significativo.
A operação deve ser realizada por equipe treinada, brigada ou profissional habilitado, conforme procedimento interno da edificação e exigências aplicáveis ao sistema.
Atenção operacional: não utilize o equipamento sem treinamento, sem teste funcional ou sem confirmação de compatibilidade com o sistema instalado.
🧰 Manutenção, inspeção e cuidados periódicos
O canhão monitor para combate a incêndio precisa ser mantido em boas condições para funcionar corretamente quando necessário. Travamento, corrosão, vazamento, folga, bocal danificado ou falta de teste podem comprometer o desempenho do sistema.
A frequência de inspeção deve seguir o plano de manutenção da edificação, o manual do fabricante, o ambiente de instalação e as orientações do responsável técnico.
Itens que devem ser verificados
- Corpo do equipamento: verificar danos, trincas, impactos, corrosão ou desgaste aparente.
- Flange e vedação: conferir alinhamento, aperto, integridade da vedação e ausência de vazamentos.
- Rotação horizontal: testar o giro e observar se há travamento, folga excessiva ou dificuldade de movimentação.
- Elevação e descida: verificar se o monitor movimenta corretamente dentro do curso previsto.
- Volante, travas e mecanismos: conferir se os comandos estão firmes, acessíveis e funcionando.
- Bocal ou saída: observar obstrução, dano, desgaste, rosca comprometida ou incompatibilidade.
- Pintura e acabamento: verificar descascamento, oxidação ou perda de proteção, principalmente em áreas externas.
- Teste funcional: quando previsto no plano de manutenção, verificar vazão, alcance, estanqueidade e direcionamento.
Dica MIB: em áreas externas, industriais ou sujeitas a intempéries, a inspeção visual, a lubrificação e os testes funcionais devem receber atenção especial.
⚠️ Erros comuns ao comprar canhão monitor de incêndio
Muitos erros acontecem porque o equipamento é comprado apenas com base em foto, preço ou medida aparente. Em sistemas de combate a incêndio, pequenos detalhes técnicos podem definir se o equipamento será compatível ou não com o sistema instalado.
Antes de fechar a compra, evite os seguintes problemas:
- comprar sem confirmar se o modelo é código 600 flange 3” ou código 601 flange 4”;
- não conferir o padrão da flange, furação e vedação;
- ignorar a pressão disponível no ponto de instalação;
- não verificar a vazão exigida pelo projeto;
- esquecer de definir o bocal adequado;
- comprar equipamento para água quando o sistema exige aplicação de espuma;
- não avaliar alcance necessário do jato;
- não conferir espaço para rotação, elevação e operação;
- instalar em base fraca, desnivelada ou inadequada;
- não solicitar ficha técnica, nota fiscal ou dados do fabricante;
- substituir um modelo antigo por outro parecido sem análise técnica;
- comparar apenas preço, sem considerar compatibilidade, aplicação e desempenho.
Resumo prático: o canhão monitor certo é aquele que atende ao projeto, à pressão, à vazão, ao flange, ao bocal, ao alcance e à aplicação real da edificação.
🤖 Resumo técnico
O canhão monitor para combate a incêndio é um equipamento fixo de alta vazão usado em sistemas de hidrantes para lançar água ou espuma, quando prevista no projeto, com maior alcance e controle direcional do jato.
A MIB trabalha com modelos de canhão monitor fixo flangeado, incluindo código 600 com flange 3” e código 601 com flange 4”. O código 601 possui referência técnica com pressão de trabalho de 5 a 14 kgf/cm², pressão de teste de 21 kgf/cm², rosca externa 7.1/2” NH, vazão máxima de 1250 GPM ou aproximadamente 4800 LPM, material em bronze/latão e acabamento com pintura vermelha.
A escolha correta exige análise de bitola, flange, pressão disponível, vazão necessária, bocal, rosca, material, peso, acabamento, base de fixação, tubulação, bomba de incêndio, aplicação real e projeto aprovado.
A MIB orienta a cotação e o fornecimento do equipamento, mas a validação final deve seguir a ficha técnica do fabricante, o responsável técnico, o projeto aprovado e as exigências do Corpo de Bombeiros.
Resposta curta: canhão monitor de incêndio é indicado quando o sistema exige alta vazão, maior alcance e operação direcionada em áreas de risco ou grande extensão.
🔗 Links oficiais e produtos relacionados para consulta técnica
A consulta a fontes oficiais ajuda o comprador, o síndico, a empresa, a brigada e o responsável técnico a conferir normas, instruções técnicas e exigências aplicáveis ao sistema de combate a incêndio.
Fontes oficiais
- ABNT: catálogo e normas técnicas brasileiras .
- Corpo de Bombeiros de São Paulo: instruções técnicas e segurança contra incêndio .
- Inmetro: regulamentos, programas de conformidade e informações oficiais .
- NFPA: referências internacionais de proteção contra incêndio .
Produtos relacionados ao sistema de hidrantes
Além do canhão monitor, o sistema de combate a incêndio pode exigir mangueiras, válvulas, abrigos, conexões, esguichos e outros equipamentos compatíveis com o projeto.
Observação: normas, instruções técnicas e exigências podem ser atualizadas. Consulte sempre o responsável técnico e o Corpo de Bombeiros competente antes da definição final.
❓ Perguntas frequentes sobre canhão monitor para combate a incêndio
1. O que é um canhão monitor para combate a incêndio?
É um equipamento fixo de alta vazão usado em sistemas de hidrantes para lançar água ou espuma, quando prevista, com maior alcance e controle direcional do jato.
2. Onde o canhão monitor é utilizado?
É utilizado em indústrias, galpões, tanques, pátios, terminais, áreas logísticas, usinas, refinarias e locais que exigem combate a distância e maior volume de água ou solução de espuma.
3. Qual a diferença entre o código 600 e o código 601?
O código 600 corresponde ao canhão monitor fixo flangeado 3” polegadas. O código 601 corresponde ao canhão monitor fixo flangeado 4” polegadas. A escolha depende do projeto, da tubulação, da flange e da necessidade de vazão.
4. Qual a pressão de trabalho do canhão monitor?
A pressão de trabalho informada é de 5 a 14 kgf/cm², conforme ficha técnica e condição de operação. A pressão real do sistema deve ser confirmada no ponto de instalação.
5. Qual a vazão máxima do canhão monitor?
A vazão máxima informada é de aproximadamente 4800 LPM, equivalente a 1250 GPM, conforme pressão, bocal e especificação técnica do equipamento.
6. O canhão monitor pode usar espuma?
Sim, quando o sistema, o bocal, o proporcionamento e o projeto forem compatíveis com aplicação de espuma. Essa definição deve ser feita por análise técnica.
7. O que conferir antes de comprar?
Confira código, bitola, flange, pressão disponível, vazão necessária, bocal, rosca externa, material, peso, acabamento, base de instalação, aplicação do sistema e exigência do projeto aprovado.
8. O canhão monitor precisa estar no projeto de incêndio?
Sim. A instalação, o posicionamento e o desempenho esperado devem estar alinhados ao projeto aprovado, ao responsável técnico e às exigências do Corpo de Bombeiros.
9. A MIB ajuda a escolher o modelo correto?
A MIB orienta a cotação com base nas informações fornecidas pelo cliente, como código desejado, bitola, flange, fotos do ponto, pressão disponível, vazão necessária e aplicação. A validação final deve ser feita pelo responsável técnico.
10. O esguicho Fog Hog é indicado para este canhão monitor?
Sim. O esguicho tipo Fog Hog é indicado como acessório para uso com água no canhão monitor, sendo eficiente em três posições e com rosca compatível. A compatibilidade final deve ser confirmada conforme modelo, pressão, vazão, rosca e especificação técnica do fabricante.
✅ Precisa cotar canhão monitor para combate a incêndio?
Envie para a MIB a bitola desejada, o código do modelo, fotos do ponto de instalação, padrão do flange, pressão disponível, vazão exigida, aplicação do sistema e qualquer informação do projeto. Com esses dados, a cotação fica mais segura e reduz o risco de compra incorreta.
- Código 600: canhão monitor fixo flangeado 3” polegadas.
- Código 601: canhão monitor fixo flangeado 4” polegadas.
- Itens que podem ser conferidos: flange, pressão, vazão, bocal, rosca, material, peso, acabamento e aplicação.
- Atendimento MIB: orientação comercial pré-compra para reduzir erro de especificação.
Transparência MIB: a MIB fornece e orienta a cotação do equipamento, mas a especificação final deve respeitar o projeto aprovado, o responsável técnico, a ficha técnica do fabricante e as exigências do Corpo de Bombeiros.
