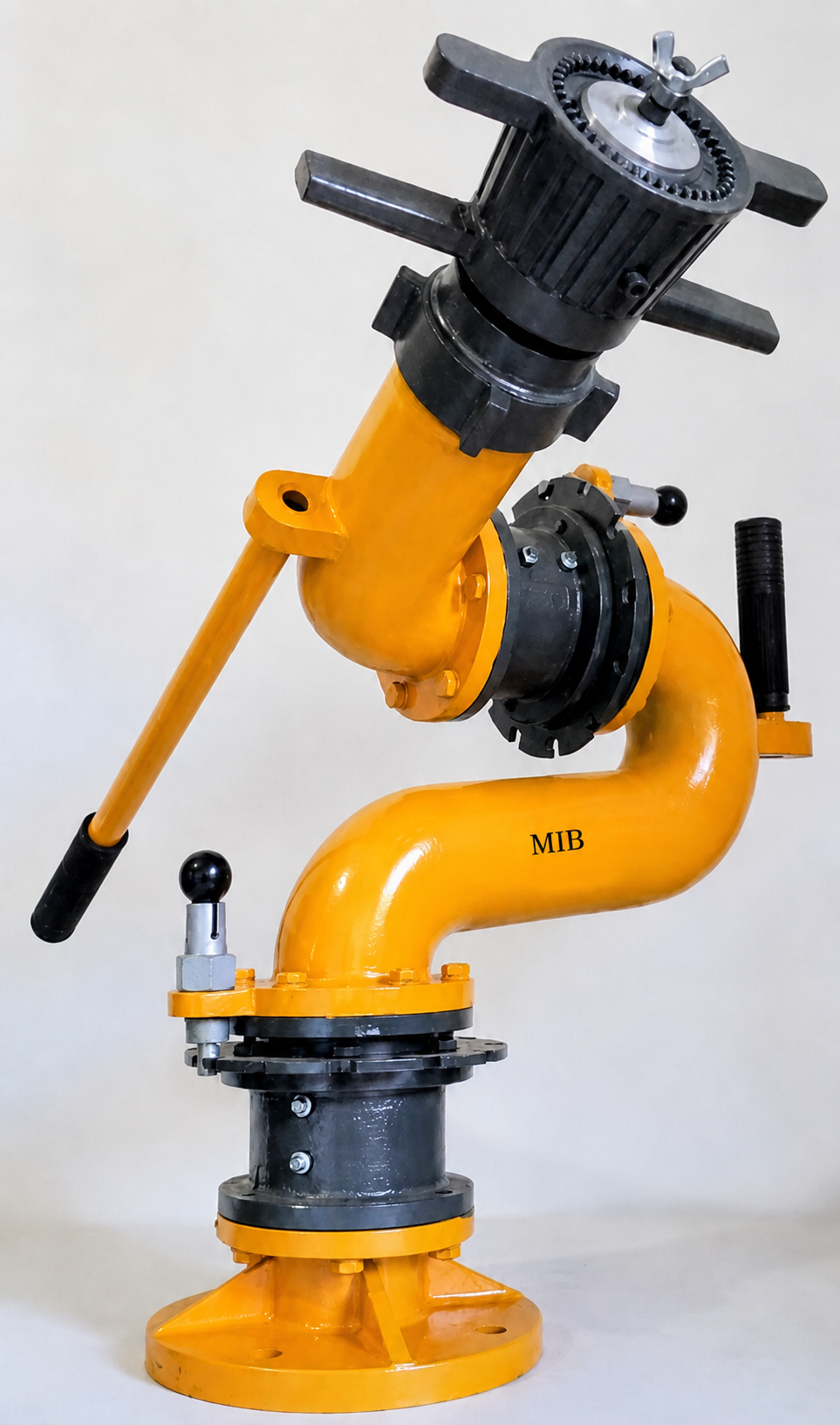

Canhão Monitor Manual para Água 1.438 L/min

Canhão monitor manual: alta vazão, alcance e controle operacional com água

O canhão monitor manual, também chamado de canhão de água, monitor manual para hidrante, canhão monitor para caminhão-pipa ou equipamento de alta vazão para água, é utilizado quando a operação exige maior volume de descarga do que o obtido com esguichos manuais comuns.

Na prática, o equipamento permite lançar água com melhor estabilidade, manter o operador em posição mais segura, alcançar pontos mais afastados e cobrir áreas maiores. Por isso, aparece em aplicações como caminhão-pipa, sistemas de hidrantes compatíveis, pátios industriais, galpões, depósitos, áreas externas, lavagem pesada, controle de poeira e resfriamento de estruturas.

A compra de um canhão monitor manual não deve ser feita somente por foto, preço ou medida nominal. O desempenho depende do conjunto hidráulico completo: bomba, tubulação, conexões, flange, rosca, esguicho, base de fixação, perda de carga, pressão disponível e vazão real no ponto de uso.

Por que esse equipamento exige análise antes da compra?

O canhão monitor manual trabalha com vazão elevada. Isso significa que o resultado final não depende apenas do produto, mas também da capacidade do sistema que alimenta o conjunto. Uma bomba insuficiente, tubulação mal dimensionada, redução inadequada, base frágil ou rosca incompatível pode reduzir o alcance, gerar vazamento ou impedir a instalação correta.

Em caminhão-pipa, por exemplo, é necessário verificar a bomba, a fixação, a estabilidade da base e o ponto de operação do operador. Em sistema de hidrantes, é indispensável respeitar projeto aprovado, dimensionamento hidráulico, reserva técnica, pressão, vazão e responsabilidade técnica aplicável.

Quando o canhão monitor manual faz sentido?

O equipamento faz sentido quando a operação exige grande volume de água, alcance maior, direcionamento do jato e atuação em área ampla. Pode ser uma solução para pontos onde mangueira e esguicho manual comum não entregam a mesma estabilidade ou distância operacional.

Mesmo assim, o canhão monitor manual não deve ser tratado como uma peça isolada. Ele faz parte de um conjunto formado por bomba, tubulação, flange, base, esguicho, rosca, válvulas, alimentação hidráulica e finalidade de uso. Quando esses itens são conferidos antes da compra, o risco de erro diminui muito.

Compra técnica x compra por aparência

Uma compra por aparência observa apenas foto, preço e nome do produto. Já uma compra técnica verifica aplicação, vazão, pressão, rosca, flange, base, tipo de esguicho, fluido de trabalho, bomba e objetivo da operação. Essa diferença é decisiva em equipamentos de alta vazão.

Comprar sem conferir esses pontos pode gerar atraso, troca, adaptação improvisada, vazamento, perda de pressão, baixo desempenho e custo extra. A orientação da MIB existe justamente para reduzir esse risco antes da venda.

Onde usar o canhão monitor manual para água?

O canhão monitor manual para água é indicado para operações que exigem maior vazão, alcance e estabilidade no direcionamento do jato. Ele pode ser utilizado em caminhão-pipa, sistemas de hidrantes compatíveis, limpeza industrial, lavagem pesada, resfriamento de áreas, controle de poeira e apoio em operações com água.

A principal vantagem está na possibilidade de lançar grande volume de água a uma distância maior, com controle manual da direção do jato. Isso pode ajudar em áreas amplas, pátios, vias internas, estruturas metálicas, galpões, depósitos, zonas de carga e descarga, operações de manutenção e pontos onde o operador precisa manter distância do local de aplicação.

1. Canhão de água para caminhão-pipa

Uma das aplicações mais procuradas é o canhão de água para caminhão-pipa. Nesse uso, o monitor manual pode auxiliar em lavagem de vias, pátios, áreas externas, controle de poeira, umectação de solo, apoio operacional e lançamento de água com maior alcance.

Essa aplicação é comum em empresas de terraplenagem, obras, condomínios logísticos, áreas industriais, vias internas e operações de manutenção. Porém, para funcionar corretamente, é necessário verificar a bomba instalada no caminhão, a vazão real, a pressão disponível, o ponto de fixação, a entrada flangeada e a estabilidade da base.

O canhão monitor manual possui vazão elevada. Se a bomba do caminhão-pipa não entregar volume suficiente de água, o jato pode perder alcance e força, mesmo que o equipamento esteja correto. Por isso, o ideal é confirmar a capacidade hidráulica antes da compra.

2. Monitor manual para sistema de hidrantes

O monitor manual para hidrante pode ser usado em sistemas projetados para oferecer vazão e pressão suficientes ao equipamento. Ele é indicado para áreas em que há necessidade de lançar água a distância, resfriar estruturas ou apoiar ações com grande volume de descarga.

Porém, o uso em rede de hidrantes deve respeitar o projeto de incêndio, a pressão calculada, a vazão disponível, o dimensionamento hidráulico e as exigências do Corpo de Bombeiros. A compra do canhão monitor manual não substitui análise técnica da rede existente, nem validação por responsável habilitado.

Em muitos locais, a rede de hidrantes foi dimensionada para mangueiras, esguichos e pontos específicos de uso. Quando se pretende acrescentar um monitor de alta vazão, é necessário confirmar se a bomba, a reserva técnica, a tubulação e a perda de carga permitem esse tipo de aplicação sem prejudicar o desempenho do sistema.

3. Canhão para limpeza industrial e lavagem pesada

O canhão para limpeza industrial é utilizado em ambientes onde há necessidade de remover resíduos, lavar pisos amplos, áreas externas, equipamentos, pátios, docas, vias internas e locais com sujeira pesada. Nessa aplicação, a alta vazão ajuda a cobrir áreas maiores em menos tempo.

Também pode ser usado como apoio em operações de manutenção, lavagem de áreas logísticas, limpeza de superfícies externas e direcionamento de água em locais onde o operador precisa trabalhar com distância maior do ponto de aplicação.

Mesmo em limpeza, é importante respeitar a pressão máxima do equipamento, evitar direcionamento contra pessoas, painéis elétricos, superfícies sensíveis ou locais onde o impacto do jato possa causar dano. A operação deve ser feita por pessoa orientada e com área de trabalho controlada.

4. Canhão monitor para resfriamento industrial

O canhão monitor para resfriamento industrial pode auxiliar na aplicação de água sobre áreas expostas ao calor, estruturas metálicas, tanques, fachadas, equipamentos e pontos que necessitam de resfriamento controlado.

Essa aplicação deve ser definida por responsável técnico, especialmente quando relacionada à segurança contra incêndio. O resfriamento com canhão monitor manual pode ser útil em operações preventivas ou emergenciais, mas deve respeitar distância segura, direção do vento, tipo de superfície, pressão disponível, risco do ambiente e capacidade do sistema hidráulico.

Em ambientes industriais, a decisão de usar água para resfriamento precisa considerar tipo de material, presença de energia elétrica, produtos armazenados, temperatura, acesso dos operadores e procedimentos internos de segurança.

5. Controle de poeira e umectação de áreas externas

Em pátios, áreas de carga, obras, vias internas e ambientes com circulação de veículos, o canhão de água para controle de poeira pode ajudar na umectação do solo e na redução de partículas suspensas. A alta vazão permite atingir áreas maiores com menor deslocamento do operador.

Para esse tipo de uso, é importante avaliar se o jato precisa ser mais concentrado, mais aberto ou direcionado para uma área específica. O esguicho regulável pode ajudar no ajuste conforme a necessidade operacional.

Em obras e pátios logísticos, o canhão monitor pode contribuir para produtividade, mas a alimentação hidráulica precisa ser constante. Se a vazão oscilar muito, o padrão do jato também oscila, dificultando o controle da aplicação.

6. Apoio em combate a incêndio com água

O canhão de combate a incêndio com água é procurado para situações em que a operação exige grande vazão, distância de atuação e controle do jato. Ele pode ser aplicado em áreas industriais, pátios, galpões, depósitos, áreas externas e pontos onde a exposição direta do operador precisa ser reduzida.

Mesmo assim, é fundamental reforçar que o equipamento não deve ser escolhido apenas pelo alcance informado. A aplicação em combate a incêndio depende de projeto aprovado, análise hidráulica, reserva técnica de água, bomba, tubulação, pressão, vazão, compatibilidade com o sistema e orientação de responsável técnico.

Água nem sempre é o agente correto para todos os cenários. Existem riscos envolvendo equipamentos energizados, líquidos inflamáveis, produtos químicos e materiais que reagem com água. Por isso, a aplicação precisa ser compatível com o risco da edificação e com o projeto de segurança contra incêndio.

7. Pátios logísticos, depósitos e áreas externas amplas

O canhão monitor manual também pode ser considerado em pátios logísticos, depósitos, áreas externas amplas, zonas de carga e descarga, estacionamentos operacionais e locais onde há necessidade de cobrir grandes áreas com água.

Nessas situações, o alcance e a estabilidade do jato podem trazer vantagem operacional. O ponto decisivo é confirmar se existe alimentação hidráulica suficiente e se o local permite operação segura. Áreas com circulação de veículos, empilhadeiras, pessoas e equipamentos exigem cuidado adicional na escolha do ponto de instalação e na direção do jato.

8. Lavagem de vias internas e áreas de circulação

Em vias internas, condomínios logísticos, áreas industriais e pátios de manobra, o canhão de água pode ajudar em lavagem pesada e umectação. Essa aplicação costuma exigir praticidade, alcance e capacidade de cobrir área com menor deslocamento.

A escolha do jato deve considerar o tipo de superfície, presença de pedestres, drenagem do local, risco de escorregamento e proximidade com instalações elétricas. O equipamento deve ser usado com controle, evitando direcionamento inadequado ou uso fora da finalidade prevista.

Resumo das principais aplicações

Especificações técnicas do canhão monitor manual MIB

O canhão monitor manual MIB apresentado nesta página é um equipamento para uso com água em operações que exigem alta vazão, alcance e direcionamento manual do jato. A especificação técnica deve ser usada como referência de compra, sempre considerando a compatibilidade com bomba, tubulação, entrada flangeada, rosca de saída, esguicho, base de fixação e finalidade real da aplicação.

Este modelo possui vazão nominal de 1.438 L/min, pressão máxima de trabalho de 12 kgf/cm², alcance de referência de até 50 metros, entrada flangeada 2.1/2” e saída com rosca 2.1/2” 7,5 FPP — padrão NSFHT. O conjunto informado utiliza esguicho regulável tipo Fog-Hog, permitindo ajuste entre jato pleno e neblina, conforme a necessidade operacional.

Ficha técnica resumida

⬅️ Deslize a tabela para ver todos os dados técnicos no celular →

Lista técnica para conferência rápida

• Produto: canhão monitor manual para água com esguicho regulável.
• Aplicação: alta vazão, caminhão-pipa, hidrante compatível, limpeza industrial, lavagem pesada, controle de poeira, resfriamento e apoio em operações com água.
• Vazão nominal: 1.438 litros por minuto.
• Vazão convertida: aproximadamente 380 GPM americanos.
• Pressão máxima de trabalho: 12 kgf/cm².
• Alcance informado: até 50 metros, conforme condições reais de alimentação hidráulica.
• Entrada: flange 2.1/2”.
• Saída: rosca 2.1/2” 7,5 FPP — padrão NSFHT.
• Esguicho: Fog-Hog regulável com rosca 2.1/2” 7,5 FPP — padrão NSFHT.
• Tipo de jato: jato pleno e neblina, conforme regulagem.
• Material do corpo: alumínio SAE 306.
• Vedação: gaxeta especial e anel O-ring.
• Mancal: rolamento duplo.
• Travamento: knob retrátil.
• Fluido indicado: água.

Vazão de 1.438 L/min: como interpretar corretamente?

A vazão de 1.438 L/min indica que o equipamento foi desenvolvido para descarregar grande volume de água por minuto. Esse dado diferencia o canhão monitor manual de esguichos menores e ajuda a entender sua aplicação em áreas amplas, caminhões-pipa, hidrantes compatíveis, limpeza pesada, controle de poeira, resfriamento e apoio operacional com alta demanda de água.

Porém, a vazão nominal só será aproveitada se o sistema conseguir alimentar o monitor corretamente. Bomba fraca, tubulação estreita, redução indevida, excesso de curvas, perda de carga ou pressão insuficiente podem reduzir o desempenho final. Por isso, a pergunta correta não é apenas “qual é a vazão do canhão?”, mas também “meu sistema entrega essa vazão no ponto de uso?”.

Conversão aproximada: 1.438 L/min para 380 GPM

A vazão de 1.438 litros por minuto corresponde a aproximadamente 380 GPM americanos. Essa conversão ajuda quando o comprador compara dados técnicos com catálogos, projetos ou referências internacionais que usam galões por minuto.

Mesmo assim, a comparação em GPM deve ser feita com cuidado. Além da vazão, é necessário observar pressão, alcance, tipo de jato, conexão, tipo de esguicho, perda de carga, rosca de saída e aplicação real. Dois equipamentos com vazão parecida podem entregar resultados diferentes dependendo do sistema onde são instalados.

Pressão máxima de 12 kgf/cm²

A ficha técnica informa pressão máxima de trabalho de 12 kgf/cm². Esse limite deve ser respeitado para preservar o uso adequado do equipamento. A pressão real da bomba, da rede hidráulica ou do sistema de hidrantes deve ser conferida antes da instalação.

Pressão abaixo do necessário pode deixar o jato fraco e reduzir o alcance. Pressão acima do limite informado pode caracterizar uso inadequado e comprometer a segurança do conjunto. Por isso, a pressão deve sempre ser avaliada junto com vazão, tubulação, conexões, base, esguicho e tipo de operação.

Alcance de até 50 metros: referência técnica, não promessa absoluta

O alcance de até 50 metros deve ser entendido como referência técnica condicionada ao funcionamento adequado do sistema. Esse valor pode variar conforme pressão disponível, vazão real, regulagem do jato, vento, altura de instalação, ângulo de operação, perda de carga e tipo de alimentação hidráulica.

Essa explicação evita promessa exagerada. Um canhão monitor pode ter excelente capacidade, mas se for alimentado por bomba insuficiente, rede mal dimensionada ou conexões inadequadas, o jato pode não atingir o desempenho esperado.

Entrada flangeada 2.1/2”

A entrada do canhão monitor manual é informada como flange 2.1/2”. Antes da compra, é necessário verificar se o ponto de instalação possui flange, base, furação, vedação, alinhamento e fixação compatíveis com o equipamento.

A entrada flangeada exige atenção em caminhão-pipa, tubulações fixas, cavaletes, colunas, suportes e pontos de hidrante. Uma base mal dimensionada pode gerar vibração, vazamento, desalinhamento e instabilidade durante o uso.

Em caminhão-pipa, a flange precisa estar bem fixada e alinhada. Em rede de hidrantes ou tubulação fixa, o ponto precisa suportar o esforço gerado pelo jato. O equipamento não deve ficar preso em base improvisada, torta ou sem resistência suficiente.

Saída rosca 2.1/2” 7,5 FPP — padrão NSFHT

A saída do equipamento é informada como rosca 2.1/2” 7,5 FPP — padrão NSFHT. Essa informação precisa ser conferida com o esguicho, adaptador, acessório ou conexão que será utilizado no conjunto. A rosca correta é um dos pontos mais importantes da compra, porque a aparência visual de uma rosca pode confundir.

Roscas visualmente parecidas podem não ser compatíveis. Comprar sem conferir o padrão da rosca pode gerar folga, dificuldade de acoplamento, vazamento, dano ao equipamento, perda de pressão ou necessidade de adaptação posterior. Por isso, o padrão 2.1/2” 7,5 FPP — NSFHT deve ser tratado como informação técnica principal, não como detalhe secundário.

Por que 7,5 FPP precisa aparecer claramente?

A indicação 7,5 FPP ajuda a diferenciar o padrão da rosca e reduz risco de erro na compra de esguichos, adaptadores e acessórios. Em equipamentos hidráulicos e de combate a incêndio, a medida nominal sozinha não é suficiente. Duas peças podem parecer semelhantes, mas ter passo, padrão ou encaixe diferente.

Por esse motivo, esta página reforça a informação em pontos estratégicos: saída do canhão, esguicho regulável, checklist de compatibilidade, FAQ e orientação de compra. Isso melhora a segurança técnica e ajuda Google e IA a entenderem que a página responde buscas específicas sobre rosca 2.1/2” 7,5 FPP — padrão NSFHT.

Checklist da rosca 2.1/2” 7,5 FPP — NSFHT

• Confirmar a saída: verificar se a saída do canhão monitor manual é realmente 2.1/2” 7,5 FPP — padrão NSFHT.
• Confirmar o esguicho: o esguicho regulável deve seguir o mesmo padrão de rosca para acoplamento correto.
• Evitar acessório por aparência: peça visualmente parecida não garante compatibilidade.
• Evitar adaptação improvisada: adaptadores sem validação podem reduzir passagem de água, gerar vazamento e comprometer o desempenho.
• Conferir vedação: a rosca compatível precisa trabalhar junto com vedação adequada para evitar perda de pressão.
• Verificar estado da rosca: dano, amassado, sujeira ou desgaste podem prejudicar o encaixe.

Esguicho regulável Fog-Hog: jato pleno e neblina

O esguicho regulável Fog-Hog, com rosca 2.1/2” 7,5 FPP — padrão NSFHT, permite ajuste entre jato pleno e neblina. O jato pleno tende a ser usado quando a operação exige maior alcance e concentração do fluxo. A neblina pode ser útil quando a necessidade é distribuir água de forma mais aberta, conforme a aplicação e a regulagem feita pelo operador.

O uso correto da regulagem deve considerar finalidade da operação, pressão disponível, área de cobertura, distância do ponto de aplicação e segurança das pessoas próximas. O operador deve evitar mudanças bruscas e sempre observar a estabilidade do equipamento, principalmente em operações com alta vazão.

Material em alumínio SAE 306

O corpo em alumínio SAE 306 oferece estrutura resistente para o conjunto informado. Ainda assim, o equipamento deve ser protegido contra impacto, queda, adaptação indevida, armazenamento inadequado e uso fora da aplicação prevista.

Em ambientes externos ou industriais, é importante manter inspeção visual periódica, verificar sinais de dano, conferir vedação, observar a rosca e proteger o equipamento contra sujeira excessiva, pancadas, desalinhamento e danos mecânicos.

Vedação com gaxeta especial e anel O-ring

A vedação correta é essencial para evitar vazamento e perda de pressão. O canhão monitor manual informado utiliza gaxeta especial e anel O-ring, componentes que ajudam a manter o funcionamento adequado quando o equipamento está corretamente instalado e conservado.

Se houver vazamento, folga, ressecamento, dano na vedação ou montagem incorreta, o desempenho pode ser prejudicado. A inspeção visual e a montagem adequada ajudam a reduzir falhas e retrabalhos.

Mancal com rolamento duplo e travamento por knob retrátil

O mancal com rolamento duplo contribui para a movimentação do monitor durante o direcionamento manual do jato. O knob retrátil auxilia no travamento e ajuste de posição, favorecendo controle operacional durante o uso.

Esses recursos são importantes porque o jato de alta vazão gera esforço no conjunto. A operação deve ser feita com o equipamento bem fixado, em base segura e por pessoa orientada para evitar movimentação indevida.

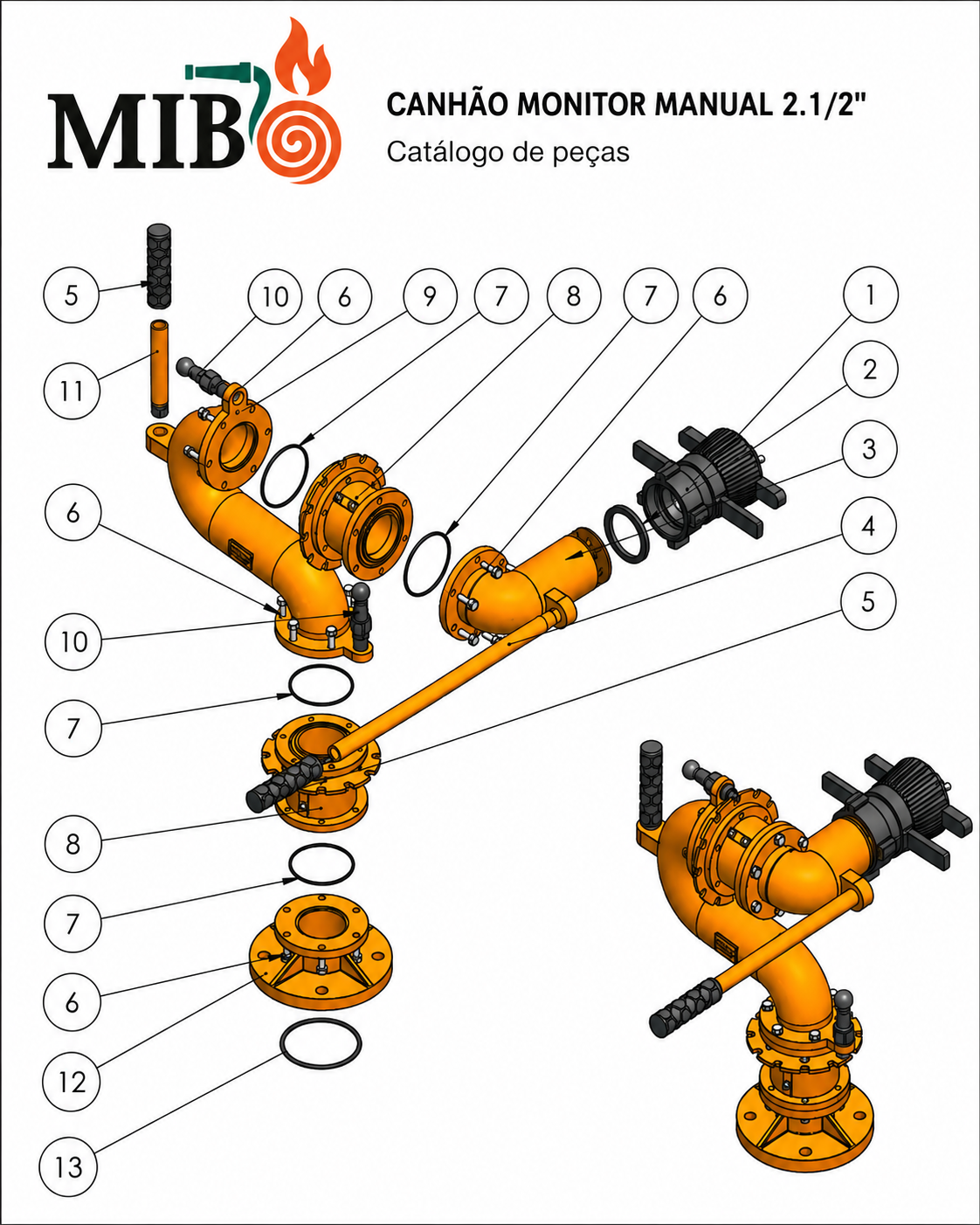

Catálogo de peças do canhão monitor manual 2.1/2"

A imagem abaixo apresenta o canhão monitor manual 2.1/2" em vista explodida, com a identificação dos principais componentes do conjunto. Essa legenda facilita a manutenção, a conferência visual das peças e a identificação correta de cada item antes de solicitar reposição, peça avulsa ou orientação técnica.

Vista explodida do canhão monitor manual 2.1/2" com identificação dos componentes para apoio na conferência, manutenção e solicitação correta de peças.

Legenda dos itens identificados na imagem

1. Item 1 — Esguicho do canhão: quantidade 01 CJ.
2. Item 2 — Anel de vedação quadrado 6191: quantidade 01.
3. Item 3 — Curva menor: quantidade 01.
4. Item 4 — Cabo 420 mm: quantidade 01.
5. Item 5 — Manopla: quantidade 02.
6. Item 6 — Parafuso sextavado M8 x 1,25 x 25 mm: quantidade 24.
7. Item 7 — Anel O-ring 2236: quantidade 04.
8. Item 8 — Mancal do canhão: quantidade 02 CJ.
9. Item 9 — Curva maior: quantidade 01.
10. Item 10 — Knob posicionador: quantidade 02 CJ.
11. Item 11 — Cabo 140 mm: quantidade 01.
12. Item 12 — Base do canhão: quantidade 01.
13. Item 13 — Anel O-ring 2344: quantidade 01.

Compatibilidade do canhão monitor manual: flange, rosca, bomba e sistema hidráulico

A compatibilidade do canhão monitor manual é um dos pontos mais importantes antes da compra. Mesmo quando a ficha técnica está correta, o equipamento só terá bom desempenho se a instalação tiver bomba, tubulação, flange, base, pressão, vazão e conexões adequadas.

Este modelo possui entrada flangeada 2.1/2” e saída com rosca 2.1/2” 7,5 FPP — padrão NSFHT. Essas duas informações precisam ser conferidas antes da instalação, porque a medida nominal sozinha não garante encaixe correto, vedação adequada ou desempenho hidráulico.

1. Compatibilidade com bomba

A bomba é responsável por alimentar o canhão monitor manual com vazão e pressão. Como este equipamento trabalha com 1.438 L/min, é necessário verificar se a bomba consegue entregar volume suficiente de água no ponto de uso.

Em caminhão-pipa, a bomba precisa ser avaliada antes da compra. Em rede de hidrantes, a bomba deve estar de acordo com o projeto, a reserva técnica, a tubulação e a perda de carga do sistema. Uma bomba insuficiente pode deixar o jato fraco, reduzir o alcance e causar desempenho abaixo do esperado.

2. Compatibilidade com tubulação

A tubulação precisa permitir passagem de água compatível com a vazão do equipamento. Tubulação estreita, excesso de curvas, reduções improvisadas, conexões inadequadas ou trechos muito longos podem gerar perda de carga e reduzir a eficiência do canhão.

Em sistemas fixos, a análise da tubulação deve considerar diâmetro, material, comprimento, curvas, válvulas, conexões, altura de instalação e distância até a bomba. Em sistemas de incêndio, essa avaliação deve seguir projeto aprovado e responsável técnico habilitado.

3. Compatibilidade com entrada flangeada 2.1/2”

A entrada do canhão monitor manual é flange 2.1/2”. Antes da compra, confirme se o local de instalação possui flange compatível, base firme, furação correta, vedação adequada e alinhamento com a tubulação.

A flange não deve ser improvisada. Quando a base fica torta, fraca, desalinhada ou sem fixação adequada, o equipamento pode vibrar, vazar ou trabalhar de forma instável durante a operação. Como o jato de alta vazão gera esforço no conjunto, a fixação precisa ser segura.

4. Compatibilidade com rosca 2.1/2” 7,5 FPP — NSFHT

A saída do equipamento deve ser conferida como 2.1/2” 7,5 FPP — padrão NSFHT. Esse dado é decisivo para escolher esguicho, adaptador ou acessório compatível. Peças com aparência semelhante podem ter rosca diferente e não encaixar corretamente.

A compra por aproximação é uma das principais causas de erro. O cliente vê a medida 2.1/2”, acredita que qualquer peça de mesma medida serve e depois encontra problema de encaixe, vazamento, folga ou incompatibilidade. Por isso, a MIB reforça o padrão da rosca em todos os pontos importantes da página.

• Não comprar apenas pela medida nominal: 2.1/2” não informa sozinho o padrão completo da rosca.
• Confirmar o passo: este modelo utiliza 7,5 FPP.
• Confirmar o padrão: NSFHT.
• Confirmar o acessório: esguicho, adaptador ou conexão precisam acompanhar o mesmo padrão.
• Conferir vedação: rosca correta sem vedação adequada ainda pode gerar vazamento.

5. Compatibilidade com esguicho regulável

O conjunto informado utiliza esguicho regulável tipo Fog-Hog, com rosca 2.1/2” 7,5 FPP — padrão NSFHT. O esguicho é parte importante do desempenho do canhão monitor, porque influencia o formato do jato, o alcance, a distribuição da água e a aplicação operacional.

O jato pleno pode favorecer alcance e concentração. A neblina pode auxiliar em cobertura de área, resfriamento ou aplicação mais aberta, conforme a necessidade. A escolha do padrão de jato deve considerar pressão, distância, vento, área de uso e segurança da operação.

6. Compatibilidade com caminhão-pipa

Para uso em caminhão-pipa, o canhão monitor manual precisa ser avaliado em conjunto com a bomba, reservatório, tubulação, ponto de fixação, base, flange, estabilidade do veículo e posição do operador.

O equipamento não deve ser instalado em suporte improvisado ou frágil. A operação com alta vazão gera esforço no conjunto, e a base precisa resistir ao movimento do jato. Também é importante prever drenagem, área livre de pessoas, direção segura da água e controle da operação.

7. Compatibilidade com sistema de hidrantes

Em sistemas de hidrantes, o canhão monitor manual só deve ser usado quando a rede foi projetada ou validada para alimentar esse tipo de equipamento. Um sistema dimensionado apenas para mangueiras e esguichos convencionais pode não entregar vazão suficiente para um monitor de alta vazão.

É necessário verificar projeto aprovado, bomba de incêndio, reserva técnica de água, diâmetro da tubulação, perda de carga, pressão no ponto de uso e exigências do Corpo de Bombeiros. A MIB pode orientar a compra do equipamento, mas a validação do sistema deve ser feita por profissional habilitado.

8. Compatibilidade com base de fixação

A base de fixação precisa suportar o peso do equipamento, a movimentação manual, a pressão da água e o esforço gerado pelo jato. Uma base fraca pode causar vibração, folga, desalinhamento, vazamento e risco operacional.

Em instalações fixas, a base deve ser firme, alinhada e adequada ao ponto de uso. Em caminhão-pipa, deve suportar o esforço durante operação com o veículo parado e considerar a posição segura do operador.

Como escolher o canhão monitor manual correto?

Para escolher o canhão monitor manual correto, o primeiro passo é entender a aplicação real. O mesmo equipamento pode ser analisado de forma diferente quando será usado em caminhão-pipa, rede de hidrantes, limpeza industrial, resfriamento, lavagem pesada ou controle de poeira.

A escolha segura não começa pelo preço. Ela começa pela conferência técnica de vazão, pressão, bomba, tubulação, entrada flangeada, padrão da rosca, esguicho, base de fixação, fluido utilizado e distância que o operador precisa alcançar. Esses pontos definem se o equipamento será compatível com o sistema existente.

1. Confirme a finalidade de uso

Antes de qualquer orçamento, defina se o uso será para caminhão-pipa, hidrante, limpeza industrial, lavagem pesada, resfriamento, controle de poeira ou apoio operacional com água. Cada aplicação exige cuidados diferentes.

No caminhão-pipa, o foco principal é a bomba, a base, a fixação e a estabilidade. Em hidrantes, o foco é o projeto, a reserva técnica, a pressão, a vazão e a tubulação. Em limpeza e lavagem pesada, o foco é a produtividade, a área de cobertura e a segurança do operador.

2. Verifique vazão disponível

Este modelo possui vazão nominal de 1.438 L/min. Para que o desempenho seja adequado, o sistema precisa entregar vazão compatível no ponto de uso.

Se a bomba ou a rede não entregarem volume suficiente, o equipamento poderá funcionar abaixo do esperado. O jato pode perder força, a distância pode diminuir e a operação pode não alcançar o objetivo desejado.

3. Confira pressão de trabalho

A pressão máxima informada para o equipamento é de 12 kgf/cm². Essa informação deve ser respeitada. Pressão baixa pode reduzir alcance e força do jato. Pressão acima do limite pode indicar uso inadequado e comprometer o conjunto.

Em sistemas de hidrantes, a pressão deve ser verificada conforme projeto aprovado e responsável técnico. Em caminhão-pipa, deve ser conferida conforme bomba, tubulação e configuração do veículo.

4. Confira a entrada flangeada 2.1/2”

A entrada do equipamento é flange 2.1/2”. Por isso, é necessário confirmar se a instalação possui base e flange compatíveis. A conferência deve incluir furação, vedação, alinhamento, fixação e resistência do ponto de montagem.

Uma flange incompatível ou mal instalada pode causar vazamento, vibração e desalinhamento. Em equipamentos de alta vazão, a fixação correta é tão importante quanto a ficha técnica do produto.

5. Confira a saída com rosca 2.1/2” 7,5 FPP — NSFHT

A saída do equipamento deve ser considerada como rosca 2.1/2” 7,5 FPP — padrão NSFHT. Essa informação deve ser confirmada antes da compra de esguicho, adaptador ou conexão.

Não basta dizer que a peça é 2.1/2”. É preciso confirmar o padrão completo. A medida nominal pode ser parecida em diferentes roscas, mas o passo e o padrão podem mudar. Comprar acessório errado gera vazamento, folga, travamento ou incompatibilidade.

6. Avalie o esguicho regulável

O esguicho regulável tipo Fog-Hog permite ajustar o jato conforme a necessidade da operação. O jato pleno ajuda quando se busca maior alcance e concentração do fluxo. A neblina pode ser útil para cobertura de área, resfriamento ou aplicação mais aberta.

A escolha do padrão de jato deve considerar pressão disponível, vento, distância, área de aplicação, tipo de superfície e segurança das pessoas próximas.

7. Avalie a base de fixação

A base precisa suportar o esforço gerado pelo jato. Isso vale para caminhão-pipa, tubulação fixa, hidrante, cavalete, suporte metálico ou instalação industrial.

Uma base fraca pode gerar vibração, vazamento, desalinhamento e risco operacional. A fixação deve ser firme, alinhada e compatível com a entrada flangeada do equipamento.

8. Confirme se o uso será somente com água

Este modelo é indicado para uso com água. Aplicações com espuma, LGE, produto químico ou fluido diferente exigem validação técnica específica.

O uso de fluido não previsto pode afetar vedação, esguicho, desempenho e segurança do conjunto. Antes de usar qualquer fluido diferente de água, é necessário validar compatibilidade com o responsável técnico ou fornecedor especializado.

Checklist rápido antes de comprar

⬅️ Deslize a tabela para conferir todos os itens no celular →

Cuidados de uso e operação do canhão monitor manual

O uso do canhão monitor manual exige atenção porque o equipamento trabalha com alta vazão e pode gerar esforço significativo no conjunto. A operação deve ser feita por pessoa orientada, com o equipamento bem fixado, base estável e área de aplicação controlada.

Antes de utilizar, verifique se há vazamento, folga, dano na rosca, vedação ressecada, base desalinhada, flange solta ou qualquer sinal de instalação inadequada. A inspeção visual simples pode evitar falhas durante o uso.

Cuidados antes de operar

• Conferir se a base está firme, alinhada e sem folga.
• Verificar se a entrada flangeada está bem fixada e vedada.
• Conferir se o esguicho está corretamente acoplado.
• Verificar se a rosca 2.1/2” 7,5 FPP — NSFHT está sem dano ou sujeira.
• Confirmar se a pressão do sistema está dentro do limite informado.
• Garantir que a área de aplicação esteja livre de pessoas próximas ao ponto de impacto.
• Confirmar se o operador possui posição segura para movimentar o equipamento.
• Evitar operação com base improvisada, torta ou sem resistência suficiente.

Cuidados durante a operação

• Abrir o sistema de forma controlada, evitando impacto hidráulico brusco.
• Movimentar o canhão monitor manual com atenção à força do jato.
• Ajustar o esguicho gradualmente entre jato pleno e neblina.
• Observar vibração, ruído, vazamento ou instabilidade.
• Evitar direcionamento para rede elétrica, pessoas, vidros, estruturas frágeis ou locais sensíveis.
• Manter comunicação clara com a equipe de apoio, quando houver operação em área ampla.

Cuidados após o uso

• Fechar a alimentação de água de forma controlada.
• Aliviar pressão residual do conjunto antes de qualquer manuseio.
• Verificar vedação, rosca, esguicho, mancal e base.
• Remover sujeira externa e resíduos que possam prejudicar o acoplamento.
• Armazenar ou manter o equipamento protegido contra impacto e exposição inadequada.
• Registrar qualquer falha percebida para manutenção ou avaliação técnica.

Erros comuns ao comprar canhão monitor manual

Muitos problemas na compra de um canhão monitor manual acontecem porque o produto é escolhido apenas pela foto, pelo nome ou pela medida nominal. Em equipamentos de alta vazão, essa forma de compra é arriscada. O correto é verificar aplicação, vazão, pressão, flange, rosca, base, bomba e compatibilidade do sistema.

Erro 1: comprar apenas pela foto

A foto ajuda a identificar o equipamento, mas não confirma compatibilidade. Dois canhões parecidos podem ter conexões, roscas, vazões ou aplicações diferentes. A compra segura exige conferência técnica antes do pedido.

Erro 2: considerar apenas a medida 2.1/2”

A medida 2.1/2” não informa sozinha o padrão completo da conexão. Neste modelo, a saída correta é rosca 2.1/2” 7,5 FPP — padrão NSFHT. Ignorar o passo e o padrão pode gerar incompatibilidade com esguichos e adaptadores.

Erro 3: não verificar a bomba

Um canhão monitor de alta vazão precisa de alimentação compatível. Se a bomba não entrega vazão ou pressão suficiente, o jato ficará abaixo do esperado. Isso é comum em caminhões-pipa adaptados ou sistemas antigos sem conferência.

Erro 4: instalar em base improvisada

A base precisa suportar o esforço gerado pelo jato. Instalação improvisada pode causar vibração, vazamento, desalinhamento e risco operacional. A entrada flangeada deve ser fixada corretamente.

Erro 5: usar em sistema de hidrantes sem análise

Nem toda rede de hidrantes foi dimensionada para alimentar um monitor de alta vazão. O uso em sistema de incêndio exige projeto, análise hidráulica, responsável técnico e compatibilidade com as exigências aplicáveis.

Erro 6: assumir que o alcance será sempre 50 metros

O alcance de até 50 metros é referência condicionada ao sistema. Pressão baixa, vazão insuficiente, vento, perda de carga, altura de instalação e regulagem do jato podem alterar o resultado real.

Erro 7: usar fluido diferente de água sem validação

Este modelo é indicado para água. Aplicações com espuma, LGE, produto químico ou outro fluido precisam de validação técnica específica. Usar fluido não previsto pode comprometer vedação, esguicho, desempenho e segurança.

Links importantes para segurança contra incêndio e conferência técnica

Para equipamentos relacionados a sistemas de combate a incêndio, é importante consultar fontes oficiais, normas técnicas aplicáveis e orientações do responsável técnico. Os links abaixo ajudam o cliente a conferir informações gerais sobre normalização, regulamentação e exigências relacionadas à segurança contra incêndio.

A consulta a fontes oficiais não substitui projeto, laudo, ART/RRT ou avaliação do Corpo de Bombeiros, mas ajuda a evitar decisões baseadas apenas em preço, aparência ou informações incompletas.

• Corpo de Bombeiros do Estado de São Paulo: consultar orientações e exigências oficiais
• ABNT — Associação Brasileira de Normas Técnicas: consultar normas técnicas aplicáveis
• Inmetro: consultar regulamentações e informações oficiais
• MIB — Mangueiras de Incêndio Brasil: acessar o site oficial da MIB

Perguntas frequentes sobre canhão monitor manual

1. O que é um canhão monitor manual?

É um equipamento usado para lançar água em grande vazão, com direcionamento manual do jato. Pode ser aplicado em caminhão-pipa, hidrantes compatíveis, limpeza industrial, resfriamento, lavagem pesada, controle de poeira e apoio operacional com água.

2. Qual é a vazão deste canhão monitor manual?

A vazão nominal informada para este modelo é de 1.438 L/min, equivalente a aproximadamente 380 GPM americanos. O desempenho real depende da bomba, tubulação, pressão, perda de carga e condições do sistema.

3. Qual é a pressão máxima de trabalho?

A pressão máxima informada é de 12 kgf/cm². Esse limite deve ser respeitado. Pressão acima do indicado pode caracterizar uso inadequado e comprometer a segurança do conjunto.

4. O alcance é sempre de 50 metros?

Não. O alcance de até 50 metros é uma referência técnica. Ele pode variar conforme pressão disponível, vazão real, regulagem do jato, vento, altura, ângulo de operação, perda de carga e capacidade da bomba.

5. Qual é a entrada do equipamento?

A entrada é flange 2.1/2”. Antes da compra, é necessário conferir se o ponto de instalação possui flange, base, furação, vedação e alinhamento compatíveis.

6. Qual é a saída do canhão monitor manual?

A saída é rosca 2.1/2” 7,5 FPP — padrão NSFHT. Essa informação deve ser conferida antes da compra de esguicho, adaptador ou acessório.

7. O esguicho acompanha o mesmo padrão de rosca?

O conjunto informado utiliza esguicho regulável tipo Fog-Hog com rosca 2.1/2” 7,5 FPP — padrão NSFHT, compatível com a saída informada do equipamento.

8. O canhão monitor manual pode ser usado em caminhão-pipa?

Pode ser aplicado em caminhão-pipa, desde que a bomba, a tubulação, a base de fixação, a flange, a pressão e a vazão sejam compatíveis com o equipamento.

9. Pode ser usado em sistema de hidrantes?

Pode ser considerado em sistemas de hidrantes compatíveis, mas somente quando o projeto, a bomba, a reserva técnica, a tubulação, a pressão e a vazão permitirem. A validação deve ser feita por responsável técnico.

10. Posso usar o canhão monitor manual com espuma ou LGE?

Este modelo é indicado para uso com água. Aplicações com espuma, LGE, produto químico ou fluido diferente exigem validação técnica específica.

11. O que devo enviar para a MIB antes do orçamento?

Envie fotos do local, aplicação desejada, dados da bomba, pressão disponível, vazão estimada, tipo de conexão existente, necessidade de alcance e se o uso será em caminhão-pipa, hidrante, limpeza, resfriamento ou controle de poeira.

12. A MIB faz projeto ou instalação do canhão monitor manual?

A MIB orienta o fornecimento comercial e a conferência de compatibilidade do produto. Projeto, instalação, dimensionamento hidráulico e aprovação junto ao Corpo de Bombeiros devem ser realizados por profissional habilitado.

Canhão monitor manual: compra correta depende de vazão, pressão, rosca e aplicação

O canhão monitor manual é uma solução indicada para operações com água que exigem alta vazão, alcance e controle do jato. Este modelo trabalha com vazão nominal de 1.438 L/min, pressão máxima de 12 kgf/cm², alcance de referência de até 50 metros, entrada flangeada 2.1/2” e saída com rosca 2.1/2” 7,5 FPP — padrão NSFHT.

Pode ser aplicado em caminhão-pipa, hidrantes compatíveis, limpeza industrial, resfriamento, controle de poeira, lavagem pesada e apoio em operações com água. Porém, a escolha correta depende da compatibilidade do sistema completo: bomba, tubulação, flange, base, esguicho, vedação, pressão, vazão disponível e finalidade real de uso.

Em sistemas de combate a incêndio, a definição deve respeitar projeto aprovado, dimensionamento hidráulico, responsável técnico, normas aplicáveis e exigências do Corpo de Bombeiros. A MIB orienta o fornecimento comercial e a conferência de compatibilidade do produto, mas não substitui projeto, instalação técnica, ART/RRT ou aprovação legal.

Veja também outros equipamentos para hidrantes e combate a incêndio

Além do canhão monitor manual, a MIB também fornece itens técnicos usados em sistemas de hidrantes, mangueiras, conexões, válvulas, adaptadores, esguichos, abrigos e equipamentos complementares para segurança contra incêndio.

• Mangueira de hidrante
• Mangueira para hidrante homologada pelo Inmetro
• Válvula angular para hidrante
• Divisor para mangueira de incêndio
• Adaptador para caminhão-pipa Storz
• Abrigos para equipamentos de incêndio
• Extintores de incêndio

MIB — Mangueiras de Incêndio Brasil
Conteúdo técnico informativo para apoio à compra de equipamentos contra incêndio, hidrantes, mangueiras, conexões, válvulas e acessórios.

As informações desta página não substituem projeto técnico, ART/RRT, instalação profissional, normas aplicáveis, vistoria ou aprovação do Corpo de Bombeiros. Para sistemas de combate a incêndio, consulte sempre profissional habilitado.

© 2026 MIB — Mangueiras de Incêndio Brasil. Todos os direitos reservados.
