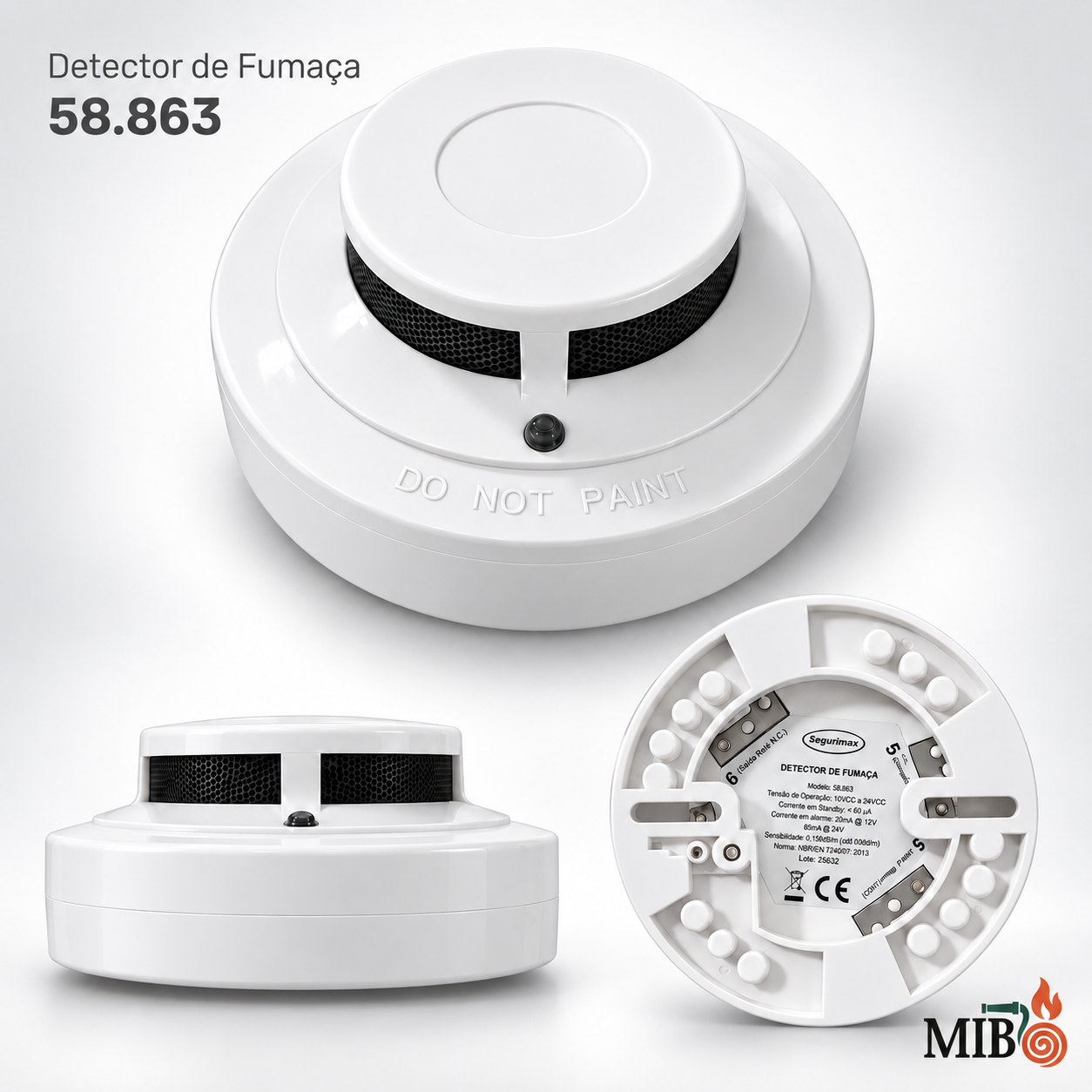

Detector de Fumaça Convencional 12/24V
Detector óptico Código 58.863 para integração com sistemas convencionais de detecção e alarme de incêndio compatíveis com alimentação em 12 V ou 24 V.
A MIB fornece equipamentos para composição de sistemas de segurança contra incêndio e orienta a conferência da compatibilidade entre detector, central, alimentação e configuração do sistema antes da compra.
🔥 Detector de fumaça 12/24V: resposta direta
O Detector de Fumaça Convencional 12/24V – Código 58.863 é um dispositivo óptico destinado à identificação de partículas de fumaça e ao envio de uma condição de alarme para uma central de alarme de incêndio compatível.
O equipamento utiliza uma câmara óptica para monitorar a presença de partículas de fumaça.
Durante a supervisão normal, o LED verde pisca aproximadamente a cada 40 segundos. Quando o detector entra em condição de alarme, o LED vermelho permanece aceso.
- Tipo: detector óptico de fumaça;
- Sistema: convencional;
- Alimentação: 12/24 V;
- Código: 58.863;
- Uso: sistema de detecção e alarme de incêndio compatível.
Detector óptico de fumaça convencional Código 58.863 para integração com sistemas de detecção e alarme de incêndio compatíveis com alimentação em 12 V ou 24 V.
📘 Toque para ir direto ao assunto
💨 O que é um detector de fumaça convencional
O detector de fumaça convencional é um dos dispositivos que podem compor um sistema de detecção e alarme de incêndio.
No modelo Código 58.863, a detecção é realizada por meio de uma câmara óptica que monitora a presença de partículas de fumaça.
Quando a concentração de partículas no interior da câmara atinge a condição de alarme prevista pelo equipamento, o detector altera sua sinalização visual e envia o sinal correspondente ao sistema ao qual está conectado.
📋 Características técnicas do Detector Código 58.863
Norma indicada na documentação técnica: ABNT NBR ISO 7240-7.
⚙️ Como funciona o detector óptico de fumaça
O funcionamento do detector ocorre por meio da análise das partículas presentes dentro de sua câmara óptica.
Durante o funcionamento normal, o equipamento permanece supervisionando a condição da câmara.
Quando a quantidade de partículas de fumaça atinge a condição necessária para o acionamento:
- o detector identifica a condição de alarme;
- o LED frontal vermelho é acionado;
- o LED vermelho permanece aceso;
- o sinal correspondente é encaminhado para a central compatível.
🟢🔴 Indicação visual de supervisão e alarme
Supervisão
Durante a condição normal de funcionamento, a documentação do equipamento informa que o LED verde pisca aproximadamente a cada 40 segundos.
Alarme
Quando o detector identifica a condição de alarme, o LED vermelho permanece ligado.
Essa indicação visual auxilia na identificação do dispositivo que entrou em condição de alarme dentro do sistema.
⚡ Detector de fumaça 12V ou 24V
O Detector Código 58.863 possui tensão de operação informada de 12 V ou 24 V.
A corrente em repouso informada é de até 40 µA.
| Condição | Valor informado |
|---|---|
| Corrente em repouso | ≤ 40 µA |
| Corrente em alarme com 12 V | 30 mA |
| Corrente em alarme com 24 V | 35 mA |
Atenção: o fato de o detector operar em 12/24 V não significa que possa ser conectado a qualquer central. A compatibilidade elétrica e funcional do conjunto deve ser verificada.
🔧 Instalação em sistema convencional
A documentação técnica apresenta possibilidades de utilização do detector em sistemas convencionais.
Entre as configurações indicadas estão:
- ligação a dois fios;
- ligação a três fios;
- ligação a dois fios em instalações supervisionadas.
Em instalações supervisionadas, pode existir utilização de resistor de fim de linha.
O valor e a configuração desse resistor devem seguir as especificações da central de alarme utilizada.
🔌 Terminais disponíveis na base
A documentação apresentada para o Detector Código 58.863 identifica os seguintes pontos de conexão:
| Terminal | Função informada |
|---|---|
| 2 | Positivo |
| 3 | Comum do relé |
| 5 | Comum |
| 6 | Contato N.A. do relé |
A ligação não deve ser definida somente pela numeração dos terminais. O esquema correto depende da configuração utilizada e da central de alarme.
🛠️ Montagem do detector no teto
O procedimento apresentado para montagem prevê a separação do detector de sua base.
De forma geral:
- a base é fixada no local previsto;
- a instalação elétrica é realizada conforme o esquema aplicável;
- o detector é alinhado com as guias da base;
- o conjunto é encaixado e travado corretamente.
A alimentação elétrica deve permanecer desligada durante procedimentos de instalação ou manutenção.
⚠️ Cuidados importantes na instalação
Segundo as orientações técnicas fornecidas para o equipamento, alguns cuidados devem ser observados.
- evitar bloqueios ao redor do detector dentro de aproximadamente 0,5 metro;
- manter distância mínima informada de 0,15 metro da parede;
- instalar o detector horizontalmente;
- quando houver inclinação, não ultrapassar 45°;
- desligar a alimentação antes de instalação ou manutenção;
- utilizar o equipamento em ambiente interno;
- não expor diretamente às intempéries;
- não pintar o detector;
- não utilizar solventes durante a limpeza;
- utilizar pano umedecido para limpeza, conforme orientação técnica.
Projeto primeiro: a posição definitiva dos detectores não deve ser definida apenas por essas distâncias. Distribuição, quantidade e posicionamento fazem parte do projeto do sistema de detecção e alarme.
📑 ABNT NBR ISO 7240-7 e ABNT NBR 17240
É importante separar a referência técnica relacionada ao detector das exigências relacionadas ao sistema completo de detecção e alarme de incêndio.
ABNT NBR ISO 7240-7
A documentação técnica fornecida para o Detector Código 58.863 informa a ABNT NBR ISO 7240-7 como norma aplicada ao detector óptico de fumaça.
ABNT NBR 17240
A documentação também orienta que o projeto do sistema considere a ABNT NBR 17240, relacionada aos sistemas de detecção e alarme de incêndio.
A referência normativa do detector não substitui os requisitos aplicáveis ao:
- projeto;
- dimensionamento;
- distribuição dos dispositivos;
- instalação;
- comissionamento;
- testes;
- manutenção do sistema.
🌡️ Condições ambientais de funcionamento
As condições de trabalho informadas para o Detector Código 58.863 são:
- temperatura: -10 °C a +50 °C;
- umidade: até 95%;
- ambiente: uso interno.
O detector não deve ser exposto diretamente às intempéries.
📏 Dimensões e construção
O Detector de Fumaça Código 58.863 apresenta as seguintes dimensões informadas:
- diâmetro: 99 mm;
- altura: 43,5 mm;
- peso: 125 g;
- material do corpo: ABS.
🔥 Detector de fumaça e detector de temperatura são diferentes
Um detector óptico de fumaça e um detector de temperatura possuem princípios de funcionamento diferentes.
O modelo Código 58.863 utiliza uma câmara óptica para identificar partículas de fumaça.
Um detector de temperatura, por outro lado, trabalha com parâmetros relacionados à temperatura do ambiente.
A escolha entre diferentes tecnologias deve considerar:
- características do ambiente;
- riscos existentes;
- tipo de sistema;
- central utilizada;
- projeto de detecção e alarme de incêndio.
🏢 Onde utilizar o detector de fumaça convencional 12/24V
O Detector Código 58.863 deve ser utilizado como componente de um sistema convencional de detecção e alarme de incêndio compatível.
A aplicação correta não deve ser definida somente pelo tipo de edificação.
Antes da utilização, devem ser considerados:
- projeto do sistema;
- características do ambiente;
- tipo de risco existente;
- central de alarme instalada;
- tensão disponível;
- configuração do circuito;
- compatibilidade elétrica e funcional dos dispositivos.
🏗️ Detector de fumaça durante obras e reformas
Ambientes com grande concentração de poeira exigem atenção especial porque a contaminação da câmara óptica pode interferir no funcionamento do detector.
Durante obras e reformas, deve-se evitar o acúmulo de poeira no equipamento.
Antes da colocação definitiva do sistema em operação, os detectores devem estar em condições adequadas de funcionamento.
Por que isso importa? Partículas provenientes de poeira e resíduos de obra podem chegar à câmara óptica e favorecer comportamentos indesejados do dispositivo.
📊 Ficha técnica resumida
⬅️ Deslize a tabela para o lado →
| Característica | Detector Código 58.863 |
|---|---|
| Tecnologia | Óptica |
| Sistema | Convencional |
| Alimentação | 12/24 V |
| Corrente em repouso | ≤ 40 µA |
| Alarme em 12 V | 30 mA |
| Alarme em 24 V | 35 mA |
| Supervisão | LED verde piscando aproximadamente a cada 40 segundos |
| Alarme | LED vermelho ligado |
| Saída informada | Relé N.A. e ganho de corrente |
| Sensibilidade | 0,15 dB/m ± 0,03 dB/m |
| Norma indicada no manual | ABNT NBR ISO 7240-7 |
| Material | ABS |
| Temperatura | -10 °C a +50 °C |
| Umidade | ≤ 95% |
| Dimensões | Ø 99 mm × 43,5 mm |
| Peso | 125 g |
| Garantia informada | 1 ano |
✅ O que conferir antes de comprar um detector de fumaça 12/24V
Antes da compra de um detector para um sistema existente, é importante conferir mais do que apenas a tensão nominal.
- se o sistema é convencional;
- tensão utilizada pela central;
- compatibilidade elétrica;
- tipo de circuito;
- configuração do laço ou zona;
- necessidade de resistor de fim de linha;
- tipo de saída utilizada;
- características do ambiente;
- projeto existente.
🚒 Detector de Fumaça Código 58.863 na MIB
A MIB Mangueiras de Incêndio Brasil fornece o Detector de Fumaça Convencional 12/24V – Código 58.863 para composição de sistemas compatíveis de detecção e alarme de incêndio.
Para especificação comercial, é importante informar as características do sistema existente, principalmente:
- modelo ou características da central de alarme;
- tensão do sistema;
- tipo de ligação;
- quantidade necessária;
- aplicação prevista.
Empresas, condomínios, indústrias, comércios e compradores que necessitam de quantidade podem consultar a MIB para condições comerciais e disponibilidade.
❓ Perguntas frequentes sobre Detector de Fumaça 12/24V
O Detector de Fumaça Código 58.863 é convencional?
Sim. A topologia informada para o equipamento é convencional.
Qual é a tensão de funcionamento?
O detector trabalha com alimentação de 12 V ou 24 V.
O detector é óptico?
Sim. O equipamento utiliza uma câmara óptica para identificar partículas de fumaça.
Como saber quando o detector entrou em alarme?
Na condição de alarme, o LED vermelho permanece ligado.
Como funciona a supervisão?
Em funcionamento normal, a documentação informa que o LED verde pisca aproximadamente a cada 40 segundos.
Qual é a corrente em repouso?
A corrente em repouso informada é de até 40 µA.
Quanto consome durante o alarme?
São informados 30 mA em 12 V e 35 mA em 24 V.
Qual é a sensibilidade informada?
A sensibilidade indicada é de 0,15 dB/m, com tolerância de ± 0,03 dB/m.
Qual norma é informada na documentação?
A documentação fornecida informa a ABNT NBR ISO 7240-7.
O detector pode ficar em área externa?
A documentação informa que o equipamento é destinado ao uso interno e não deve ficar diretamente exposto às intempéries.
O detector pode ser pintado?
Não. A orientação técnica fornecida é de não pintar o equipamento.
Pode utilizar solvente para limpeza?
Não. A orientação fornecida é utilizar pano umedecido e não utilizar solventes.
Qual é a garantia?
A documentação técnica informa garantia de 1 ano.
🤖 Resumo técnico do Detector de Fumaça 12/24V
O Detector de Fumaça Convencional 12/24V Código 58.863 é um detector óptico desenvolvido para integração com sistemas convencionais compatíveis de detecção e alarme de incêndio.
Suas principais características informadas são:
- tecnologia óptica;
- alimentação em 12 V ou 24 V;
- corrente em repouso de até 40 µA;
- 30 mA em condição de alarme com alimentação de 12 V;
- 35 mA em condição de alarme com alimentação de 24 V;
- LED verde de supervisão;
- LED vermelho contínuo em condição de alarme;
- sensibilidade informada de 0,15 dB/m ± 0,03 dB/m;
- corpo em ABS;
- uso interno;
- dimensões de Ø 99 mm × 43,5 mm;
- peso de 125 g.
A documentação técnica informa a ABNT NBR ISO 7240-7 como referência para o detector e menciona a ABNT NBR 17240 no contexto do projeto do sistema de detecção e alarme de incêndio.
🔗 Normas e fontes técnicas
Para verificar versões vigentes, requisitos normativos e critérios aplicáveis ao sistema de detecção e alarme de incêndio, consulte fontes oficiais.
- ABNT — Associação Brasileira de Normas Técnicas
- Corpo de Bombeiros da Polícia Militar do Estado de São Paulo
Normas técnicas podem passar por revisões. A aplicação deve considerar a versão vigente, o projeto aprovado, a documentação da central e as especificações dos componentes utilizados.
✅ Detector de Fumaça Convencional 12/24V: conclusão
O Detector de Fumaça Convencional Código 58.863 utiliza tecnologia óptica para identificar partículas de fumaça e sinalizar uma condição de alarme para uma central compatível.
O equipamento possui alimentação em 12 V ou 24 V e indicação visual diferenciada para supervisão e alarme.
Antes da compra ou instalação, devem ser verificados:
- compatibilidade com a central;
- tensão de operação;
- configuração elétrica;
- tipo de sistema;
- projeto existente;
- características do ambiente;
- requisitos técnicos aplicáveis.
Resumo final: não basta o detector trabalhar em 12/24 V. A compatibilidade completa entre detector, central e sistema é fundamental para a correta especificação.
